Καρφίτσα τύπου R35 με σταυροειδές άκρο και χιτώνιο σύνδεσης για διάτρηση

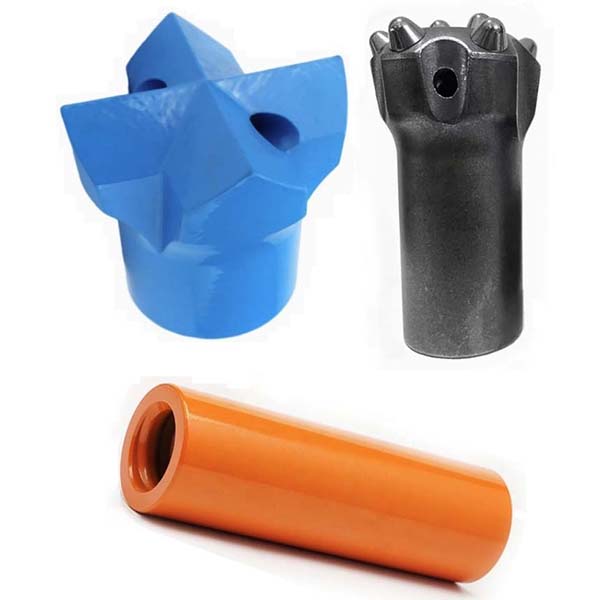

Επισκόπηση του κοπτικού με σπείρωμα R35, του σταυροειδούς κοπτικού με σπείρωμα R35 και του χιτωνίου σύνδεσης

Αυτή η σελίδα παρουσιάζει κυρίως το κοπτικό με σπείρωμα R35, το σταυροειδές κοπτικό με σπείρωμα R35 και το χιτώνιο σύνδεσης, τα οποία χρησιμοποιούνται ευρέως στα εργαλεία διάτρησης των γεωτρύπανων Jumbo για τη διάνοιξη σηράγγων.

Τεχνικές πληροφορίες για το κοπτικό με σπείρωμα R35

• Σπείρωμα σύνδεσης: R35
• Υλικό κεφαλής: Καρβίδιο βολφραμίου
• Υλικό σώματος τρυπανιού: Κράμα χάλυβα υψηλής αντοχής
• Αυλακώσεις σκωρίας: Κατανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των ρινισμάτων και την ψύξη
• Σχεδιασμός κεφαλής: Σφαιρικά κουμπιά
• Διάμετρος: 48 mm, 51 mm, 54 mm, κ.λπ.
• Γωνία κουμπιών διαμέτρου: 30 μοίρες και 35 μοίρες
• Κουμπιά διαμέτρου: 5×11 mm, 5×12 mm, 6×10 mm, κ.λπ.
• Κεντρικά κουμπιά: 2×9 mm, 2×10 mm, 3×9 mm κ.λπ.
• Βάρος: 0,8 kg έως 1,2 kg
• Διαδικασία κατασκευής κεφαλής: Τεχνολογία ενθέματος θερμής τήξης
• Άλλες διαδικασίες κατασκευής: Θερμική επεξεργασία πλήρους ενανθράκωσης, επεξεργασία υψηλής συχνότητας και διαδικασία φωσφορίωσης

Τεχνικές πληροφορίες για το τρυπάνι με σπείρωμα R35

• Σπείρωμα σύνδεσης: R35
• Υλικό κεφαλής: Ενσωματωμένα κουμπιά από καρβίδιο βολφραμίου
• Υλικό σώματος τρυπανιού: Κράμα χάλυβα υψηλής αντοχής
• Αυλακώσεις σκωρίας: Κατανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των αποβλήτων και του ψυκτικού
• Σχεδιασμός κεφαλής: Σχήμα σταυρού
• ΥxΠ: 12×8 mm
• Διάμετρος: 48 mm
• Βάρος: 1,0 kg

Τεχνικές πληροφορίες για το χιτώνιο σύζευξης R38

• Προδιαγραφές: Μεσαίο στοπ
• Τύπος σύνδεσης με σπείρωμα: T38 και T38
• Μήκος: 190 mm
• Διάμετρος: 55 mm
• Υλικό: Σφυρηλατημένος κράμα χάλυβα υψηλής αντοχής
• Διαδικασία κατασκευής: Θερμική επεξεργασία πλήρους ενανθράκωσης
• Βάρος: 2,0 kg
