Τρυπάνι με κουμπιά R32 και χιτώνιο σύνδεσης για διάνοιξη στοών

Name: Τρυπάνι με κουμπιά R32 και χιτώνιο σύνδεσης για διάνοιξη στοών
Brand: beentools

Αυτή η σειρά τρυπανιών με κουμπιά R32 και χιτωνίων σύνδεσης χρησιμοποιείται κυρίως για εργασίες διάτρησης με κορυφαίο σφυρί, συνήθως σε συνδυασμό με υδραυλικά τρυπάνια βράχου. Τα τρυπάνια κορυφαίου σφυριού συνδέονται με τη ράβδο διάτρησης μέσω σπειρωμάτων για την εκτέλεση εργασιών διάτρησης.

Επικοινωνήστε μαζί μας

Περιγραφή

Επισκόπηση προϊόντος

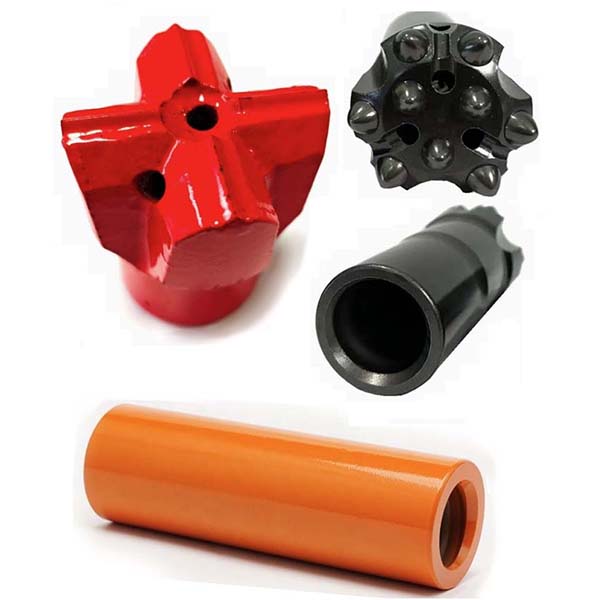

Αυτή η σελίδα παρουσιάζει κυρίως το κοπτικό με σπείρωμα R32, το σταυροειδές κοπτικό με σπείρωμα R32 και το χιτώνιο σύνδεσης, τα οποία χρησιμοποιούνται ευρέως στα εργαλεία διάτρησης jumbo για τη διάνοιξη σηράγγων.

Τεχνικές προδιαγραφές του κοπτικού με σπείρωμα R32

Σπείρωμα σύνδεσης:R32
Υλικό κεφαλής:Καρβίδιο βολφραμίου
Υλικό σώματος μύτης:Κράμα χάλυβα υψηλής αντοχής
Αυλακώσεις έκπλυσης:Διανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των θραυσμάτων και την ψύξη
Σχεδιασμός κεφαλής:Σφαιρικά κουμπιά
Διάμετρος:43 mm, 45 mm, 51 mm, κ.λπ.
Γωνία κουμπιού μετρητή:30 μοίρες και 35 μοίρες
Κουμπιά μετρητή:5 x 10 mm, 6 x 10 mm, κ.λπ.
Κεντρικά κουμπιά:2 x 9 mm, 2 x 10 mm, κ.λπ.
Βάρος:0,6 kg έως 1,0 kg
Διαδικασία κατασκευής κεφαλών:Τεχνική θερμής τοποθέτησης
Άλλες διαδικασίες κατασκευής:Θερμική επεξεργασία πλήρους ενανθράκωσης, επεξεργασία υψηλής συχνότητας και επεξεργασία φωσφορώσεως

Τεχνικές προδιαγραφές του τρυπανιού με σπείρωμα R32

Σπείρωμα σύνδεσης:R32
Υλικό κεφαλής:Ενσωματωμένα κουμπιά από καρβίδιο βολφραμίου
Υλικό σώματος τρυπανιού:Κράμα χάλυβα υψηλής αντοχής
Αυλακώσεις έκπλυσης:Κατανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των υπολειμμάτων κοπής και των υγρών, μέσο ψύξης
Σχεδιασμός κεφαλής:Τύπου σταυρού
ΥxΠ:12 x 8 mm, 16 x 10 mm
Διάμετρος:43 mm, 51 mm, κ.λπ.
Βάρος:0,8 kg έως 1,1 kg

Τεχνικές προδιαγραφές του χιτωνίου σύζευξης

Τύπος:Μεσαίο στοπ
Σύνδεση με σπείρωμα:T38 και R38
Μήκος:170 mm και 190 mm
Διάμετρος:55 mm
Υλικό:Σφυρήλατος κράμα χάλυβα υψηλής αντοχής
Διαδικασία κατασκευής:Θερμική επεξεργασία πλήρους ενανθράκωσης
Βάρος:1,8 kg και 2,0 kg

Κουμπί Bit

R32 Μύτη με σπείρωμα
Κοπτικό με σπείρωμα, κουμπί	D (mm)	D (ίντσες)	Διάμετρος κουμπιών	Κέντρο κουμπιών	Γωνία κουμπιών	Νήμα	Αριθμός παραγγελίας	Βάρος (kg)
Κουμπί	43	1 11/16	5 x 10 mm	2 x 9 mm	30 μοίρες	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 μοίρες	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 μοίρες	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 μοίρες	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 μοίρες	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 μοίρες	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 μοίρες	R32	B173-5107-5465	1,2
Κουμπί	45	1 3/4	6 x 10 mm	2 x 9 mm	35 μοίρες	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 μοίρες	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 μοίρες	R32	B173-5108-5404	1,2
Κουμπί	43	1 11/16	6 x 10 mm	3 x 8 mm	30 μοίρες	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 μοίρες	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 μοίρες	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 μοίρες	R32	B173-5109-5405	1,0
Κουμπί	48	1 7/8	6 x 10 mm	3 x 9 mm	30 μοίρες	R32	B173-4809-5463	0,8
Κουμπί	51	2	6 x 10 mm	3 x 9 mm	35 μοίρες	R32	B173-5109-5465	1,0

Κροσσικό μύτη

Τρυπάνι με σπείρωμα R32
Τρυπάνι με σπείρωμα, ένθετο	D (mm)	D (ίντσες)	Ενθέτο H x T	Σπείρωμα	Αριθμός παραγγελίας	Βάρος (kg)
Σταυρός	43	1 11/16	12 x 8 mm	R32	B158-4312-5410	0,8
	45	1 3/4	12 x 8 mm	R32	B158-4512-5410	0,9
	48	1 7/8	12 x 8 mm	R32	B158-4812-5410	0,9
	51	2	16 x 10 mm	R32	B158-5116-5410	1,1

Χιτώνιο σύζευξης

Σωλήνας σύνδεσης με σπείρωμα
Μανίκι σύνδεσης	L (mm)	L (ίντσες)	D (mm)	D (ίντσες)	Σπείρωμα	Αριθμός παραγγελίας	Βάρος (kg)
Μεσαίο στοπ	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1,8
Μεσαίο στοπ	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
