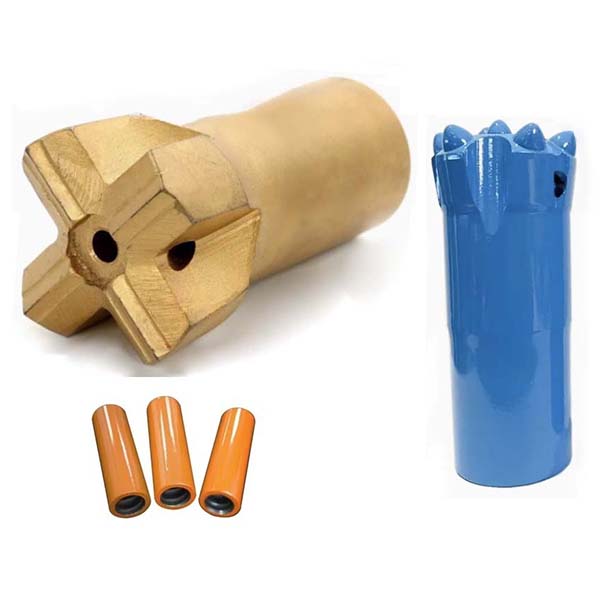

Τρυπάνι τύπου σταυρού και κουμπιού R28 για διάνοιξη ορυχείων και σήραγγων

Επισκόπηση των κοπτικών με σπείρωμα R28 και των σταυρωτών κοπτικών

Αυτή η σειρά κοπτικών με σπείρωμα R28 και σταυροειδών κοπτικών έχει σχεδιαστεί ειδικά για ανατινάξεις εκσκαφής στοών και διάτρηση οπών αγκύρωσης σε μεγάλα υπόγεια μεταλλεία.

Ο σωλήνας σύνδεσης με σπείρωμα κατασκευάζεται με κατεργασία CNC.

Τεχνικές πληροφορίες για το κοπτικό με σπείρωμα R28

• Σύνδεση με σπείρωμα:R28
• Υλικό κεφαλής:Καρβίδιο βολφραμίου
• Υλικό σώματος μύτης:Κράμα χάλυβα υψηλής αντοχής
• Αυλακώσεις έκπλυσης:Διανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των ρινισμάτων και την ψύξη
• Σχεδιασμός κεφαλής:Σχήμα κουμπιού
• Διάμετρος:38 mm, 41 mm και 43 mm
• Γωνίες κοπής:30 μοίρες και 35 μοίρες
• Κουμπιά μετρητή:5×9 mm και 5×10 mm
• Κεντρικά κουμπιά:2×7 mm και 2×8 mm
• Βάρος:0,6 kg και 0,7 kg
• Διαδικασία κατασκευής κεφαλής:Τεχνολογία θερμής ενθέσεως
• Άλλες διαδικασίες κατασκευής:Θερμική επεξεργασία πλήρους ενανθράκωσης, επεξεργασία υψηλής συχνότητας και διαδικασία φωσφορίωσης

Τεχνικές παράμετροι του τρυπανιού με σπείρωμα R28

• Σύνδεση με σπείρωμα:R28
• Υλικό κεφαλής:Δόντια από καρβίδιο βολφραμίου
• Υλικό σώματος τρυπανιού:Κράμα χάλυβα υψηλής αντοχής
• Αυλακώσεις έκπλυσης:Κατανεμημένες κατά μήκος του τρυπανιού για την απομάκρυνση των υπολειμμάτων και του ψυκτικού
• Σχεδιασμός κεφαλής:Σχήμα σταυρού
• ΥxΠ:12x8mm
• Διάμετρος:38 mm και 42 mm
• Βάρος:0,5 kg και 0,6 kg

Τεχνικές προδιαγραφές του σπειροειδούς χιτωνίου σύνδεσης

• Τύπος:Μεσαίο στοπ
• Σύνδεση με σπείρωμα:R32 και R38
• Μήκος:160 mm και 170 mm
• Διάμετρος:45 mm και 55 mm
• Υλικό:Σφυρήλατος κράμα χάλυβα υψηλής αντοχής
• Διαδικασία κατασκευής:Θερμική επεξεργασία πλήρους ενανθράκωσης
• Βάρος:1,0 kg και 1,7 kg
