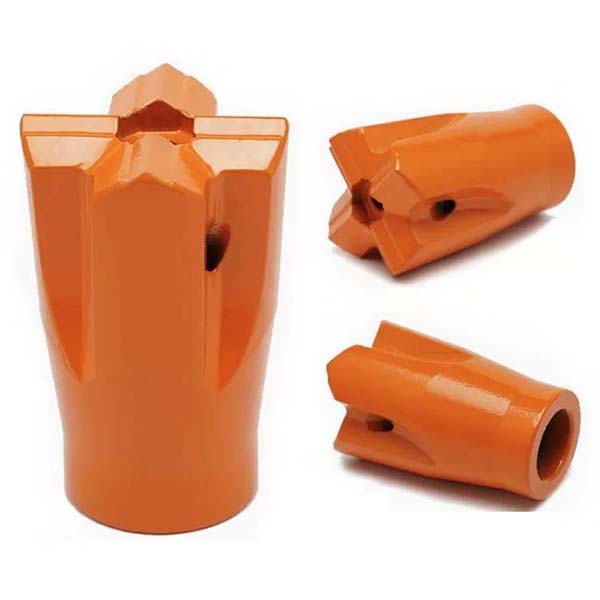

Κοπτικό με σταυροειδή άκρη και κωνικότητα 11 μοιρών για εργαλεία διάτρησης βράχων

Τα κωνικά τρυπάνια τύπου cross bit προσφέρουν καλύτερη απόδοση διάτρησης σε σύγκριση με τα κωνικά τρυπάνια τύπου chisel, καθώς ο αριθμός των άκρων από καρβίδιο βολφραμίου στα τρυπάνια τύπου cross bit είναι διπλάσιος, πράγμα που σημαίνει ότι τα άκρα καρβιδίου στην επιφάνεια του τρυπανιού είναι διατεταγμένα σε σχήμα σταυρού.

Περιγραφή
Τεχνικές παράμετροι

Περιγραφή

Βασικά χαρακτηριστικά:

Αυτό το κωνικό τρυπάνι σταυρού τύπου είναι σφυρηλατημένο από κράμα χάλυβα 45CrNiMoV και καρβίδιο βολφραμίου, ειδικά σχεδιασμένο για εφαρμογές διάτρησης βράχων, προσφέροντας μεγαλύτερη διάρκεια ζωής υπό διάφορες απαιτητικές συνθήκες διάτρησης.
Σχεδιασμένο με οπές έκπλυσης για την αποτελεσματική απομάκρυνση των θραυσμάτων, των αποβλήτων υγρών και των φυσαλίδων αέρα, αποτρέποντας το μπλοκάρισμα.
Γωνία κωνικότητας 7 μοιρών για σφιχτή εφαρμογή με κωνικές ράβδους, εξασφαλίζοντας αποτελεσματική λειτουργία.
Συνιστώνται κωνικές ράβδοι H22 ή H25.
Αυτό το κωνικό τρυπάνι είναι κατάλληλο για εφαρμογές διάτρησης μικρών οπών.
Ανθεκτικότητα καρβιδίου βολφραμίου: Το τρυπάνι ενσωματώνει την ανθεκτικότητα του καρβιδίου βολφραμίου για την εκτέλεση εργασιών διάτρησης υψηλής έντασης, διατηρώντας παράλληλα τις ιδιότητες αντοχής στη φθορά και θερμομόνωσης του χαλύβδινου σώματος.

Τεχνικές προδιαγραφές

Διάμετρος τρυπανιού: Διατίθενται 34 mm, 35 mm, 36 mm, 38 mm, 40 mm, 42 mm, 45 mm και 50 mm
Ενθέματα καρβιδίου βολφραμίου: Διατίθενται σε διαστάσεις 12×8 mm και 16×10 mm
Κωνικότητα: Διατίθενται 7 μοίρες, 11 μοίρες και 12 μοίρες
Βάρος: 0,3 kg έως 0,6 kg

Συστάσεις χρήσης

Βεβαιωθείτε ότι η κωνική οπή του τρυπανιού και η κωνικότητα της ράβδου είναι καθαρές και ότι και οι δύο έχουν κωνικότητα 7 μοιρών.
Βεβαιωθείτε ότι υπάρχει επαρκής πίεση νερού και αέρα έκπλυσης για την απομάκρυνση των κομματιών, των αποβλήτων υγρών και των φυσαλίδων αέρα, καθώς και για την ψύξη του τρυπανιού.
Αφήστε το τρυπάνι να κρυώσει φυσικά. Μην το βυθίζετε σε κρύο νερό για να αποφύγετε θερμικές ρωγμές.
Για να εξασφαλιστεί η κανονική διάρκεια ζωής, το κωνικό τρυπάνι πρέπει να ταιριάζει καλά με τη ράβδο κωνικής διατομής και η γωνία κωνικότητας του τρυπανιού πρέπει να είναι η ίδια με αυτή της ράβδου κωνικής διατομής.
Το αποτελεσματικό βάθος εισαγωγής της κωνικής ράβδου στην κωνική οπή του κωνικού τρυπανιού πρέπει να είναι πάνω από 25 mm και η κεφαλή της ράβδου δεν πρέπει να αγγίζει τον πυθμένα της κωνικής οπής του τρυπανιού· διαφορετικά, το τρυπάνι μπορεί να χαλαρώσει ή ακόμη και να χαθεί κατά τη λειτουργία.

Κύριες εφαρμογές

Το κωνικό τρυπάνι είναι κατάλληλο για γεωτρήσεις με ανατινάξεις σε σκληρό βράχο σε ορυχεία, λατομεία και σήραγγες.

Τεχνικές παράμετροι

Κοπτικό με κωνικότητα 11 μοιρών για εργαλεία διάτρησης βράχων
Κωνικό τρυπάνι、Ενθέτο	D		Ενθέμα Υ x Τ	Κωνικό	Αριθμός παραγγελίας	Βάρος kg
Κωνικό τρυπάνι、Ενθέτο	mm	ίντσες	Ενθέμα Υ x Τ	Κωνικό	Αριθμός παραγγελίας	Βάρος kg
Σταυρός	34	1 11/32	12 x 8 mm	7 μοίρες	B128-3412-2710	0,3
	36	1 13/32	12 x 8 mm		B128-3612-2710	0,4
	38	1 1/2	12 x 8 mm		B128-3812-2710	0,4
	40	1 9/16	12 x 8 mm		B128-4012-2710	0,5
	42	1 5/8	12 x 8 mm		B128-4212-2710	0,5
	45	1 3/4	12 x 8 mm		B128-4512-5710	0,5
	50	1 31/32	16 x 10 mm		B128-5016-5710	0,6
	32	1 1/4	12 x 8 mm	12 μοίρες	B128-3212-2210	0,3
	35	1 3/8	12 x 8 mm		B128-3512-2210	0,3
	38	1 1/2	12 x 8 mm		B128-3812-2210	0,4
	40	1 9/16	12 x 8 mm		B128-4012-2210	0,5
	38	1 1/2	12 x 8 mm	11 μοίρες	B128-3812-2110	0,4
	40	1 9/16	12 x 8 mm	11 μοίρες	B128-4012-2110	0,5
