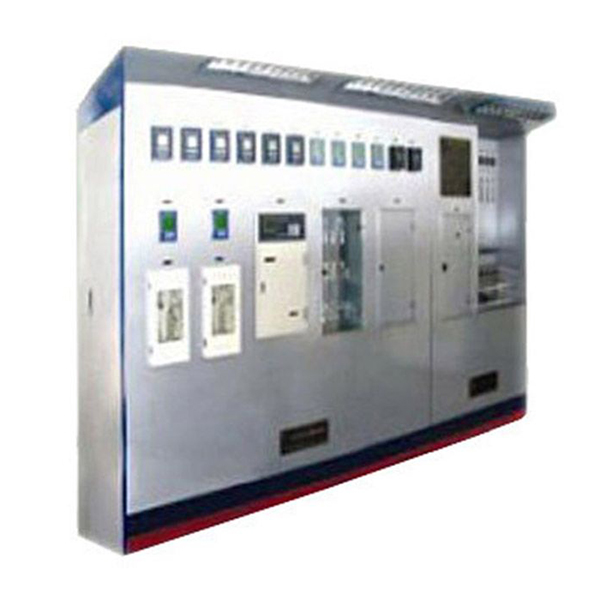

σύστημα δειγματοληψίας και ανάλυσης ατμού και νερού για σταθμούς παραγωγής ηλεκτρικής ενέργειας

Το σύστημα δειγματοληψίας ατμού και νερού χρησιμοποιείται κυρίως για τη συνεχή δειγματοληψία και τον έλεγχο δειγμάτων υδρατμών σε θερμοηλεκτρικούς σταθμούς και άλλα συστήματα υδρατμών υψηλής θερμοκρασίας και υψηλής πίεσης. Εξασφαλίζει τη σταθερή λειτουργία του θερμικού εξοπλισμού και παρέχει αξιόπιστα δείγματα για επακόλουθη ανάλυση μέσω μιας ακριβούς διαδικασίας δειγματοληψίας και ενός καλού συστήματος ελέγχου θερμοκρασίας. Αυτή η συσκευή διαδραματίζει σημαντικό ρόλο στη διασφάλιση της αξιοπιστίας της λειτουργίας του εξοπλισμού και στη βελτιστοποίηση της διαχείρισης, ειδικά στη διασφάλιση της ακρίβειας και της σταθερότητας των δειγμάτων υδρατμών.

Σύστημα δειγματοληψίας και ανάλυσης ατμού και νερού Δομικά στοιχεία

1. Πλαίσιο ψύξης και αποσυμπίεσης: χρησιμοποιείται για την ψύξη και την αποσυμπίεση του υδρατμού, ώστε να διασφαλίζεται ότι η θερμοκρασία και η πίεση του υδρατμού που λαμβάνεται ως δείγμα πληρούν τις τυπικές απαιτήσεις.
2. Πλαίσιο χειροκίνητης δειγματοληψίας: Παρέχει διεπαφή δειγματοληψίας για χειροκίνητη λειτουργία, η οποία είναι βολική για το προσωπικό που λαμβάνει δείγματα.
3. Ράφι πίνακα οργάνων (προαιρετική συσκευή θερμοστάτη): εγκατάσταση και συντήρηση σχετικών οργάνων μέτρησης ή εξοπλισμού ελέγχου θερμοκρασίας.

Αρχή λειτουργίας

Το σύστημα δειγματοληψίας ατμού και νερού υιοθετεί την αρχή της ψύξης και στη συνέχεια της αποσυμπίεσης, ώστε να διασφαλίζεται ότι τα δείγματα υδρατμών που λαμβάνονται συλλέγονται στην κατάλληλη θερμοκρασία και πίεση. Με τη ρύθμιση της διαδικασίας μείωσης της θερμοκρασίας και της πίεσης, αποφεύγεται η απώλεια θερμότητας ή πίεσης του δείγματος κατά τη διαδικασία συλλογής και διασφαλίζεται η αντιπροσωπευτικότητα και η ακρίβεια του δείγματος.

Σύστημα δειγματοληψίας και ανάλυσης ατμού και νερού Χαρακτηριστικά εξοπλισμού

1. Πρώτα ψύξη και στη συνέχεια αποσυμπίεση: για να διασφαλιστεί ότι το δείγμα υδρατμών πληροί τα πρότυπα δειγματοληψίας, ώστε να αποφευχθούν αλλαγές στο δείγμα λόγω υπερβολικά υψηλής θερμοκρασίας ή πίεσης.
2. Βαλβίδα υψηλής πίεσης: η εισαγόμενη βαλβίδα υψηλής πίεσης έχει ισχυρή αντοχή στη διάβρωση, παρατείνοντας τη διάρκεια ζωής.
3. Δύο στάδια προστασίας πίεσης: με δύο στάδια προστασίας πίεσης για να διασφαλιστεί η ομοιομορφία της ροής του δείγματος και η ασφάλεια του συστήματος.
4. Σύστημα θερμοστάτη: ανοιχτό σύστημα θερμοστάτη, μπορεί να ελέγχει σταθερά τη θερμοκρασία του δείγματος νερού στους 25 °C ± 1 °C, για να εξασφαλίσει τη σταθερότητα του δείγματος.
5. Σύστημα φιλτραρίσματος νερού: μέσω του συνδυασμού χονδροειδούς και λεπτού φιλτραρίσματος, για τη μείωση της επίδρασης των ακαθαρσιών στη διαδικασία δειγματοληψίας, η συντήρηση είναι απλή και βολική.

Σύστημα δειγματοληψίας και ανάλυσης ατμού και νερού Παράμετροι απόδοσης

• Μέγιστη αντοχή σε θερμοκρασία και πίεση: Η συσκευή μπορεί να αντέξει θερμοκρασίες και πιέσεις έως 560 °C και 32 MPa.
• Ροή εξόδου δείγματος νερού: 1000 έως 3000 ml/min.
• Πίεση εξόδου: 0,2 έως 0,5 MPa.
• Θερμοκρασία εξόδου: Η θερμοκρασία του δείγματος νερού ελέγχεται εντός του εύρους της θερμοκρασίας εισόδου του νερού ψύξης t±2°C.
• Προστασία από την υγρασία: Η υγρασία μπορεί να ρυθμιστεί αυθαίρετα στο εύρος από 0 έως 99 °C.
• Προστασία από την πίεση: η βαλβίδα ασφαλείας ρυθμίζεται σε πίεση ανοίγματος 0,7 MPa.
