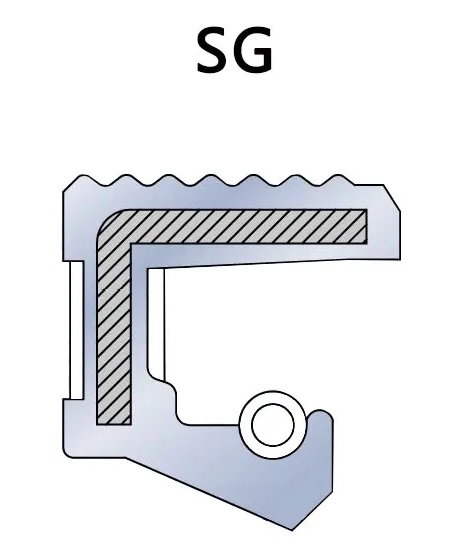

Σκελετός τύπου SG με μονό χείλος και αυλάκι στεγανοποίησης λαδιού

Σφραγίδα λαδιού τύπου SG με μονό χείλος, περιφερειακός αυλάκωση λαδιού, εσωτερική πλήρης συσκευασία, σφραγίδα λαδιού με μονό κύριο χείλος και ελατήριο στο εσωτερικό. Ανήκει στις περιστροφικές σφραγίδες λαδιού, οι οποίες χρησιμοποιούνται για σφράγιση σε λιπαντικές και χωρίς σκόνη εφαρμογές, αντέχοντας πίεση 0,03 MPa, εντός 0,3 kgf/m². Ανάλογα με τη διαφορετική χρήση των μέσων, την πίεση και τη θερμοκρασία, επιλέξτε ένα διαφορετικό υλικό. Τα κοινά υλικά περιλαμβάνουν: στεγανοποιητικό στελέχους τύπου SG από βουτυλικό καουτσούκ, στεγανοποιητικό στελέχους τύπου SG από φθοριούχο καουτσούκ, στεγανοποιητικό στελέχους τύπου SG από σιλικόνη και ούτω καθεξής. Χρησιμοποιούνται κυρίως σε διάφορα βιομηχανικά στεγανοποιητικά, όπως στεγανοποιητικά κινητήρα, στεγανοποιητικά μειωτήρα, στεγανοποιητικά κιβωτίου ταχυτήτων, στεγανοποιητικά μηχανικού βραχίονα, παραγωγή αιολικής ενέργειας και ούτω καθεξής.

1. Κύρια εξαρτήματα
   • Σκελετός:κατασκευασμένος από μεταλλικό υλικό (όπως χάλυβα ή σίδηρο) για να παρέχει δομική υποστήριξη και να διατηρεί τη σταθερότητα και την ανθεκτικότητα του στεγανοποιητικού δακτυλίου.
   • Χείλος στεγανοποίησης:συνήθως κατασκευασμένο από ελαστικό υλικό (π.χ. καουτσούκ, Viton κ.λπ.), το χείλος στεγανοποίησης έρχεται σε επαφή με τον άξονα κατά τη λειτουργία του εξοπλισμού για να σχηματίσει ένα αποτέλεσμα στεγανοποίησης.
   • Αυλακώσεις:Το χείλος στεγανοποίησης διαθέτει μία ή περισσότερες αυλακώσεις που έχουν σχεδιαστεί για να συγκρατούν λιπαντικό λάδι ή υγρό, ώστε η στεγανοποίηση να είναι πιο αποτελεσματική.
   • Ελατήριο:Το ενσωματωμένο ελατήριο (συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα) ασκεί μια ορισμένη πίεση για να φέρει το χείλος στεγανοποίησης κοντά στον άξονα, βελτιώνοντας έτσι το αποτέλεσμα στεγανοποίησης.
2. Χαρακτηριστικά
   • Σχεδιασμός με μονό χείλος:Το στεγανοποιητικό ελαίου τύπου SG υιοθετεί σχεδιασμό μονής στεγανοποίησης με απλή δομή, ο οποίος είναι κατάλληλος για διάφορα σενάρια που απαιτούν βασική στεγανοποίηση.
   • Σχεδιασμός με αυλακώσεις:Το χείλος στεγανοποίησης είναι εξοπλισμένο με αυλακώσεις, οι οποίες μπορούν να συλλάβουν και να συγκρατήσουν αποτελεσματικά το λιπαντικό και να βελτιώσουν την απόδοση στεγανοποίησης, ειδικά σε συνθήκες υψηλής θερμοκρασίας ή λειτουργίας σε υψηλή ταχύτητα.
   • Ενίσχυση σκελετού:Ο μεταλλικός σκελετός παρέχει πρόσθετη αντοχή και σταθερότητα, επιτρέποντας στο στεγανοποιητικό δακτύλιο να αντέχει σε υψηλότερες πιέσεις και θερμοκρασίες λειτουργίας.
3. Σενάρια εφαρμογής
   • Αυτοκινητοβιομηχανία:Χρησιμοποιείται σε κινητήρες, κιβώτια ταχυτήτων, συστήματα διεύθυνσης και άλλα εξαρτήματα για την αποτροπή διαρροής λιπαντικού και εισόδου εξωτερικών ρύπων.
   • Βιομηχανικός εξοπλισμός:όπως αντλίες, συμπιεστές, μειωτήρες κ.λπ., ειδικά σε σενάρια εφαρμογής που απαιτούν υψηλή απόδοση στεγανοποίησης.
   • Μηχανικός εξοπλισμός:χρησιμοποιείται ευρέως σε μια ποικιλία μηχανικού εξοπλισμού, ειδικά όπου απαιτείται βελτίωση της αξιοπιστίας της στεγανοποίησης.

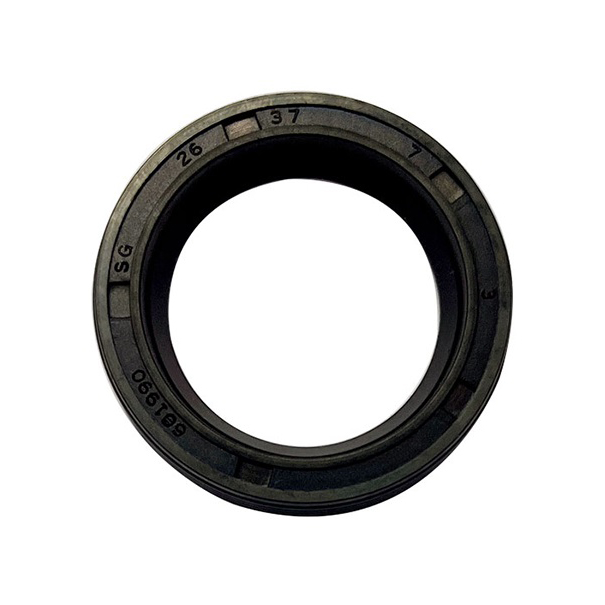

Σκελετός τύπου SG με μονό χείλος και αυλάκωση για στεγανοποίηση λαδιού
