στρογγυλές ροδέλες με κυματιστό σύρμα

Σειρά kw ροδέλες με κυματιστό ελατήριο από στρογγυλό σύρμα για βιομηχανική χρήση

Οι ροδέλες με κυματιστό ελατήριο από στρογγυλό σύρμα είναι ένας τύπος ροδέλας με κυματιστό ελατήριο κατασκευασμένος από σύρμα με στρογγυλή διατομή.

Επικοινωνήστε μαζί μας
Περιγραφή

Οι ροδέλες με κυματοειδές ελατήριο από στρογγυλό σύρμαείναι ροδέλες ακριβείας κατασκευασμένες από χαλύβδινο σύρμα στρογγυλής διατομής, σχεδιασμένες για να αντέχουν υψηλά φορτία με ακριβή και προβλέψιμη ελαστικότητα. Ο μοναδικός κυματοειδής σχεδιασμός τους παρέχει αξιόπιστη ελαστικότητα και προφόρτιση σε ένα ευρύ φάσμα μηχανικών συνδέσεων, καθιστώντας τις ιδανικές για απαιτητικές εφαρμογές μηχανικής.

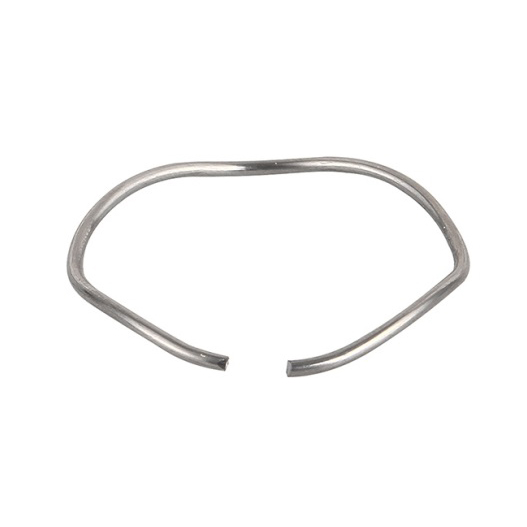

round wire wave spring washers

Ροδέλες με κυματοειδές ελατήριο από στρογγυλό σύρμα

Βασικά χαρακτηριστικά και πλεονεκτήματα

  • Εξαιρετική ελαστικότητα:Η ειδική κυματοειδής δομή επιτρέπει μακροχρόνια ελαστική παραμόρφωση, παρέχοντας σταθερή προφόρτιση και αξιόπιστη απόδοση υπό καταπόνηση.
  • Απόσβεση κραδασμών:Απορροφά αποτελεσματικά τους κραδασμούς και τα χτυπήματα, συμβάλλοντας στη μείωση του θορύβου και στην παράταση της διάρκειας ζωής του εξοπλισμού.
  • Ομοιόμορφη κατανομή πίεσης:Ο σχεδιασμός κυματομορφής εξασφαλίζει ομοιόμορφη πίεση σε όλη την επιφάνεια επαφής, ελαχιστοποιώντας την τοπική καταπόνηση και ενισχύοντας την αξιοπιστία.
  • Ανθεκτικότητα:Κατασκευασμένες από υλικά υψηλής αντοχής, όπως ανοξείδωτο χάλυβα ή κράμα χάλυβα, αυτές οι ροδέλες προσφέρουν εξαιρετική αντοχή στη διάβρωση και τη φθορά για μακροχρόνια χρήση.
  • Προσαρμοστικότητα:Κατάλληλες για λειτουργία σε περιβάλλοντα με υψηλή θερμοκρασία, υψηλή υγρασία και διαβρωτικά, καθιστώντας τις ιδανικές για διάφορες βιομηχανικές εφαρμογές.
  • Προβλέψιμη ακαμψία ελατηρίου:Παρέχει φορτία παρόμοια με τα ελατήρια δίσκου, αλλά με μεγαλύτερη ακρίβεια και συνέπεια στην ελαστικότητα.

Εφαρμογές

  • Μηχανικές συνδέσεις που απαιτούν ελαστική προφόρτιση και απόσβεση κραδασμών
  • Αυτοκινητοβιομηχανία, αεροδιαστημική και βιομηχανικός εξοπλισμός
  • Λύσεις συναρμολόγησης σε περιβάλλοντα υψηλής θερμοκρασίας ή διαβρωτικά

Επιλέξτε ροδέλες ελατηρίου κυματιστού σύρματος για εφαρμογές που απαιτούν ακριβή έλεγχο φορτίου, εξαιρετική απορρόφηση κραδασμών και εξαιρετική αντοχή. Ο προηγμένος σχεδιασμός τους εξασφαλίζει βέλτιστη απόδοση και αξιοπιστία ακόμη και στα πιο απαιτητικά περιβάλλοντα.

Τεχνικές παράμετροι
Αριθμός είδους Λειτουργεί σε
Διάμετρο οπής (mm)		 Διάμετρος άξονα
(mm)		 Φορτίο (N) Ύψος εργασίας (mm) Ελεύθερο ύψος (mm) Συντελεστής ελαστικότητας (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
