ελατήριο πολλαπλών στροφών με άκρα με ροδέλες

Πολυστροφικό ελατήριο με άκρα με ροδέλες για τα μηχανήματά σας KMS

Τα ελατήρια με επίπεδα άκρα έχουν ένα επίπεδο πηνίο σε κάθε άκρο ως πηνίο στήριξης και ελατήρια πολλαπλών στρωμάτων από κορυφή σε κοιλάδα.

Επικοινωνήστε μαζί μας
Περιγραφή

Τα άνω και κάτω στρώματα έρχονται σε επαφή στις κορυφές και τις κοιλάδες. Ο πραγματικός αριθμός σπειρών είναι 2 λιγότερος από τον συνολικό αριθμό σπειρών. Τα ελατήρια πολλαπλών σπειρών με τερματικά με παρεμβύσματα έχουν συνήθως πολλαπλές κορυφές, οι οποίες δημιουργούν σχετική αξονική μετατόπιση όταν υποβάλλονται σε αξονικά φορτία, σχηματίζοντας ενέργεια παραμόρφωσης. Όταν το εφαρμοζόμενο φορτίο αφαιρεθεί, το ελατήριο επιστρέφει στο αρχικό του σχήμα υπό την ενέργεια παραμόρφωσης, παρέχοντας απόσβεση κραδασμών και κραδασμών. Ο σχεδιασμός αυτού του ελατηρίου του επιτρέπει να παρέχει σταθερό λόγο ελαστικότητας, όπου το φορτίο είναι ανάλογο με το μέγεθος της παραμόρφωσης, υπό διάφορες συνθήκες λειτουργίας, εξασφαλίζοντας έτσι ακριβή έλεγχο του φορτίου.

Χαρακτηριστικά και πλεονεκτήματα

  • Δομική σταθερότητα:Τα άκρα με παρεμβύσματα αυξάνουν την επιφάνεια επαφής, παρέχοντας καλύτερη σταθερότητα και ομοιόμορφη κατανομή φορτίου, μειώνοντας τις τοπικές συγκεντρώσεις τάσεων.
  • Αποσβεστική επίδραση των κραδασμών:Αυτός ο σχεδιασμός μπορεί να απορροφήσει αποτελεσματικά τους κραδασμούς και τις δονήσεις και είναι κατάλληλος για περιπτώσεις υψηλής συχνότητας και μεγάλης κίνησης.
  • Σχεδιασμός πολλαπλών σπειρών:Ο σχεδιασμός πολλαπλών πηνίων προσδίδει στο ελατήριο καλύτερη ελαστικότητα και ικανότητα παραμόρφωσης, και μπορεί να αντέξει μεγαλύτερα φορτία.
  • Εφαρμογές:Χρησιμοποιείται ευρέως σε συστήματα ανάρτησης αυτοκινήτων, μηχανικό εξοπλισμό, ηλεκτρονικά προϊόντα κ.λπ., όπου απαιτείται υψηλή απόδοση και υψηλή αξιοπιστία.
  • Επιλογή υλικών:Υλικά υψηλής αντοχής, όπως οπλισμένος χάλυβας, χρησιμοποιούνται συχνά για τη βελτίωση της αντοχής στην κόπωση και της ανθεκτικότητας των ελατηρίων.

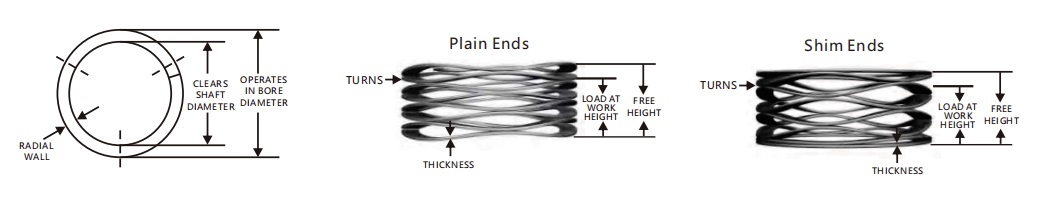

multi-turn wave spring with shim ends

Ελατήριο πολλαπλών σπειρών με άκρα με ροδέλα

Τεχνικές παράμετροι1
Αριθμός είδους Λειτουργεί σε
Διάμετρο οπής (mm)		 Διάμετρος άξονα
(mm)		 Φορτίο (N) Ύψος εργασίας (mm) Ελεύθερο ύψος (mm) Συντελεστής ελαστικότητας (N/mm)
KMS05-L1 5 3,5 5 1,14 1,84 7,14
KMS05-L2 5 3,5 5 1,52 2,45 5,38
KMS05-L3 5 3,5 5 1,91 3,06 4,35
KMS05-L4 5 3,5 5 2,26 3,68 3,52
KMS05-L5 5 3,5 5 2,67 4,29 3,09
KMS05-L6 5 3,5 5 3,02 4,9 2,66
KMS05-L7 5 3,5 5 3,43 5,52 2,39
KMS05-L8 5 3,5 5 4,14 6,74 1,92
KMS05-L9 5 3,5 5 4,9 7,97 1,63
KMS05-M1 5 3,5 10 1,14 1,89 13,33
KMS05-M2 5 3,5 10 1,52 2,52 10
KMS05-M3 5 3,5 10 1,91 3,15 8,06
KMS05-M4 5 3,5 10 2,26 3,78 6,58
KMS05-M5 5 3,5 10 2,67 4,41 5,75
KMS05-M6 5 3,5 10 3,02 5,04 4,95
KMS05-M7 5 3,5 10 3,43 5,04 4,46
KMS05-M8 5 3,5 10 4,14 6,93 3,58
KMS05-M9 5 3,5 10 4,9 8,19 3,04
KMS06-L1 6 4 6 0,61 1,52 6,59
KMS06-L2 6 4 6 0,81 2,03 4,92
KMS06-L3 6 4 6 1,02 2,54 3,95
KMS06-L4 6 4 6 1,22 3,05 3,28
KMS06-L5 6 4 6 1,42 3,56 2,8
KMS06-L6 6 4 6 1,63 4,06 2,47
KMS06-L7 6 4 6 1,83 4,57 2,19
KMS06-L8 6 4 6 2,24 5,59 1,79
KMS06-L9 6 4 6 2,64 6,6 1,52
KMS06-M1 6 4 12 0,74 1,52 15,38
KMS06-M2 6 4 12 0,97 2,03 11,32
KMS06-M3 6 4 12 1,22 2,54 9,09
KMS06-M4 6 4 12 1,47 3,05 7,59
KMS06-M5 6 4 12 1,7 3,56 6,45
KMS06-M6 6 4 12 1,96 4,06 5,71
KMS06-M7 6 4 12 2,18 4,57 5,02
KMS06-M8 6 4 12 2,69 5,59 4,14
KMS06-M9 6 4 12 3,18 6,6 3,51
KMS08-L1 8 5 15 1,7 2,82 13,39
KMS08-L2 8 5 15 2,39 3,76 10,95
KMS08-L3 8 5 15 2,74 4,7 7,65
KMS08-L4 8 5 15 3,56 5,64 7,21
KMS08-L5 8 5 15 4,01 6,58 5,84
KMS08-L6 8 5 15 4,57 7,52 5,08
KMS08-L7 8 5 15 5,26 8,46 4,69
KMS08-L8 8 5 15 6,35 10,34 3,76
KMS08-L9 8 5 15 7,37 12,22 3,09
KMS08-M1 8 5 30 1,78 2,82 28,85
KMS08-M2 8 5 30 2,54 3,76 24,59
KMS08-M3 8 5 30 3,05 4,7 18,18
KMS08-M4 8 5 30 3,81 5,64 16,39
KMS08-M5 8 5 30 4,32 6,58 13,27
KMS08-M6 8 5 30 4,95 7,52 11,67
KMS08-M7 8 5 30 5,59 8,46 10,45
KMS08-M8 8 5 30 6,86 10,34 8,62
KMS08-M9 8 5 30 7,87 12,22 6,9
KMS10-L1 10 7 18 1,91 3,96 8,78
KMS10-L2 10 7 18 2,54 5,28 6,57
KMS10-L3 10 7 18 3,15 6,6 5,22
KMS10-L4 10 7 18 3,78 7,92 4,35
KMS10-L5 10 7 18 4,42 9,25 3,73
KMS10-L6 10 7 18 5,05 10,57 3,26
KMS10-L7 10 7 18 5,69 11,89 2,9
KMS10-L8 10 7 18 6,32 13,21 2,61
KMS10-L9 10 7 18 6,96 14,53 2,38
KMS10-M1 10 7 35 2,03 3,96 18,13
KMS10-M2 10 7 35 2,79 5,28 14,06
KMS10-M3 10 7 35 3,56 6,6 11,51
KMS10-M4 10 7 35 4,32 7,92 9,72
KMS10-M5 10 7 35 5,08 9,25 8,39
KMS10-M6 10 7 35 5,84 10,57 7,4
KMS10-M7 10 7 35 6,6 11,89 6,62
KMS10-M8 10 7 35 7,37 13,21 5,99
KMS10-M9 10 7 35 8,13 14,53 5,47
KMS12-L1 12 9 20 1,47 4,34 6,97
KMS12-L2 12 9 20 1,98 5,79 5,25
KMS12-L3 12 9 20 2,46 7,24 4,18
KMS12-L4 12 9 20 2,95 8,69 3,48
KMS12-L5 12 9 20 3,45 10,13 2,99
KMS12-L6 12 9 20 3,94 11,58 2,62
KMS12-L7 12 9 20 4,45 13,03 2,33
KMS12-L8 12 9 20 4,93 14,48 2,09
KMS12-L9 12 9 20 5,44 15,93 1,91
KMS12-M1 12 8,5 40 2,36 4,34 20,2
KMS12-M2 12 8,5 40 3,18 5,79 15,33
KMS12-M3 12 8,5 40 3,96 7,24 12,2
KMS12-M4 12 8,5 40 4,75 8,69 10,15
KMS12-M5 12 8,5 40 5,54 10,13 8,71
KMS12-M6 12 8,5 40 6,32 11,58 7,6
KMS12-M7 12 8,5 40 7,11 13,03 6,76
KMS12-M8 12 8,5 40 7,92 14,48 6,1
KMS12-M9 12 8,5 40 8,71 15,93 5,54
KMS12-H1 12 8,5 60 1,98 4,34 25,42
KMS12-H2 12 8,5 60 2,64 5,79 19,05
KMS12-H3 12 8,5 60 3,3 7,24 15,23
KMS12-H4 12 8,5 60 3,99 8,69 12,77
KMS12-H5 12 8,5 60 4,65 10,13 10,95
KMS12-H6 12 8,5 60 5,31 11,58 9,57
KMS12-H7 12 8,5 60 5,97 13,03 8,5
KMS12-H8 12 8,5 60 6,63 14,48 7,64
KMS12-H9 12 8,5 60 7,29 15,93 6,94
KMS14-L1 14 10 22 2,18 4,95 7,94
KMS14-L2 14 10 22 2,95 6,6 6,03
KMS14-L3 14 10 22 3,71 8,26 4,84
KMS14-L4 14 10 22 4,52 9,91 4,08
KMS14-L5 14 10 22 5,33 11,56 3,53
KMS14-L6 14 10 22 6,17 13,21 3,13
KMS14-L7 14 10 22 7,01 14,86 2,8
KMS14-L8 14 10 22 7,85 16,51 2,54
KMS14-L9 14 10 22 8,71 18,16 2,33
KMS14-M1 14 10 50 2,18 4,95 18,05
KMS14-M2 14 10 50 2,95 6,6 13,7
KMS14-M3 14 10 50 3,71 8,26 10,99
KMS14-M4 14 10 50 4,52 9,91 9,28
KMS14-M5 14 10 50 5,33 11,56 8,03
KMS14-M6 14 10 50 6,17 13,21 7,1
KMS14-M7 14 10 50 7,01 14,86 6,37
KMS14-M8 14 10 50 7,85 16,51 5,77
KMS14-M9 14 10 50 8,71 18,16 5,29
KMS14-H1 14 9 80 3,15 4,95 44,44
KMS14-H2 14 9 80 4,19 6,6 33,2
KMS14-H3 14 9 80 5,26 8,26 26,67
KMS14-H4 14 9 80 6,3 9,91 22,16
KMS14-H5 14 9 80 7,34 11,56 18,96
KMS14-H6 14 9 80 8,41 13,21 16,67
KMS14-H7 14 9 80 9,45 14,86 14,79
KMS14-H8 14 9 80 10,49 16,51 13,29
KMS14-H9 14 9 80 11,56 18,16 12,12
KMS15-L1 15 11 25 2,57 5,18 9,58
KMS15-L2 15 11 25 3,43 6,91 7,18
KMS15-L3 15 11 25 4,27 8,64 5,72
KMS15-L4 15 11 25 5,13 10,36 4,78
KMS15-L5 15 11 25 5,99 12,09 4,1
KMS15-L6 15 11 25 6,83 13,82 3,58
KMS15-L7 15 11 25 7,7 15,54 3,19
KMS15-L8 15 11 25 8,53 17,27 2,86
KMS15-L9 15 11 25 9,4 19 2,6
KMS15-M1 15 10 50 3,43 5,18 28,57
KMS15-M2 15 10 50 4,57 6,91 21,37
KMS15-M3 15 10 50 5,72 8,64 17,12
KMS15-M4 15 10 50 6,86 10,36 14,29
KMS15-M5 15 10 50 8 12,09 12,22
KMS15-M6 15 10 50 9,14 13,82 10,68
KMS15-M7 15 10 50 10,29 15,54 9,52
KMS15-M8 15 10 50 11,43 17,27 8,56
KMS15-M9 15 10 50 12,57 19 7,78
KMS15-H1 15 10 80 3,2 5,18 40,4
KMS15-H2 15 10 80 4,19 6,91 29,41
KMS15-H3 15 10 80 5,23 8,64 23,46
KMS15-H4 15 10 80 6,27 10,36 19,56
KMS15-H5 15 10 80 7,32 12,09 16,77
KMS15-H6 15 10 80 8,36 13,82 14,65
KMS15-H7 15 10 80 9,4 15,54 13,03
KMS15-H8 15 10 80 10,46 17,27 11,75
KMS15-H9 15 10 80 11,51 19 10,68
KMS16-L1 16 11 25 2,11 5,41 7,58
KMS16-L2 16 11 25 2,79 7,21 5,66
KMS16-L3 16 11 25 3,51 9,02 4,54
KMS16-L4 16 11 25 4,19 10,82 3,77
KMS16-L5 16 11 25 4,9 12,62 3,24
KMS16-L6 16 11 25 6,3 16,23 2,52
KMS16-L7 16 11 25 7,7 19,84 2,06
KMS16-L8 16 11 25 9,09 23,44 1,74
KMS16-M1 16 11 55 3,63 5,41 30,9
KMS16-M2 16 11 55 4,83 7,21 23,11
KMS16-M3 16 11 55 6,05 9,02 18,52
KMS16-M4 16 11 55 7,24 10,82 15,36
KMS16-M5 16 11 55 8,46 12,62 13,22
KMS16-M6 16 11 55 10,87 16,23 10,26
KMS16-M7 16 11 55 13,28 19,84 8,38
KMS16-M8 16 11 55 15,7 23,44 7,11
KMS16-H1 16 11 90 3,3 5,41 42,65
KMS16-H2 16 11 90 4,57 7,21 34,09
KMS16-H3 16 11 90 5,59 9,02 26,24
KMS16-H4 16 11 90 6,86 10,82 22,73
KMS16-H5 16 11 90 7,87 12,62 18,95
KMS16-H6 16 11 90 10,16 16,23 14,83
KMS16-H7 16 11 90 12,45 19,84 12,18
KMS16-H8 16 11 90 14,73 23,44 10,33
KMS18-L1 18 13 30 3,63 5,72 14,35
KMS18-L2 18 13 30 4,75 7,62 10,45
KMS18-L3 18 13 30 5,94 9,53 8,36
KMS18-L4 18 13 30 7,14 11,43 6,99
KMS18-L5 18 13 30 8,31 13 5,96
KMS18-L6 18 13 30 10,69 17,15 4,64
KMS18-L7 18 13 30 14,25 22,86 3,48
KMS18-M1 18 13 55 3,68 5,72 26,96
KMS18-M2 18 13 55 4,98 7,62 20,83
KMS18-M3 18 13 55 6,22 9,53 16,62
KMS18-M4 18 13 55 7,47 11,43 13,89
KMS18-M5 18 13 55 8,74 13,34 11,96
KMS18-M6 18 13 55 11,23 17,15 9,29
KMS18-M7 18 13 55 14,96 22,86 6,96
KMS18-H1 18 13 90 3,84 5,72 47,87
KMS18-H2 18 13 90 5,13 7,62 36,14
KMS18-H3 18 13 90 6,4 9,53 28,75
KMS18-H4 18 13 90 7,7 11,43 24,13
KMS18-H5 18 13 90 8,97 13,34 20,59
KMS18-H6 18 13 90 11,53 17,15 16,01
KMS18-H7 18 13 90 15,37 22,86 12,02
KMS20-L1 20 15 35 2,72 6,32 9,72
KMS20-L2 20 15 35 3,61 8,43 7,26
KMS20-L3 20 15 35 4,52 10,54 5,81
KMS20-L4 20 15 35 5,41 12,65 4,83
KMS20-L5 20 15 35 6,32 14,76 4,15
KMS20-L6 20 15 35 8,13 18,97 3,23
KMS20-L7 20 15 35 10,82 25,3 2,42
KMS20-M1 20 14 70 3,05 6,32 21,41
KMS20-M2 20 14 70 4,06 8,43 16,02
KMS20-M3 20 14 70 5,08 10,54 12,82
KMS20-M4 20 14 70 6,27 12,65 10,97
KMS20-M5 20 14 70 7,32 14,76 9,41
KMS20-M6 20 14 70 9,17 18,97 7,14
KMS20-M7 20 14 70 12,22 25,3 5,35
KMS20-H1 20 14 100 4,24 6,32 48,08
KMS20-H2 20 14 100 5,66 8,43 36,1
KMS20-H3 20 14 100 7,06 10,54 28,74
KMS20-H4 20 14 100 8,48 12,65 23,98
KMS20-H5 20 14 100 9,91 14,76 20,62
KMS20-H6 20 14 10 12,73 18,97 16,03
KMS20-H7 20 14 100 16,97 25,3 12
KMS25-L1 25 19 50 2,06 6,63 10,94
KMS25-L2 25 19 50 2,74 8,84 8
KMS25-L3 25 19 50 3,43 11,05 6,56
KMS25-L4 25 19 50 4,11 13,26 5,46
KMS25-L5 25 19 50 4,8 15,47 4,69
KMS25-L6 25 19 50 6,2 19,89 3,65
KMS25-L7 25 19 50 8,26 26,52 2,74
KMS25-M1 25 19 80 2,95 6,63 21,74
KMS25-M2 25 19 80 3,94 8,84 16,33
KMS25-M3 25 19 80 4,9 11,05 13,01
KMS25-M4 25 19 80 5,89 13,26 10,85
Τεχνικές παράμετροι2



Αριθμός είδους Λειτουργεί σε
Διάμετρο οπής (mm)		 Διάμετρος άξονα
(mm)		 Φορτίο (N) Ύψος εργασίας (mm) Ελεύθερο ύψος (mm) Συντελεστής ελαστικότητας (N/mm)
KMS25-M5 25 19 80 6,88 15,47 9,31
KMS25-M6 25 19 80 8,84 19,89 7,24
KMS25-M7 25 19 80 11,79 26,52 5,43
KMS25-H1 25 19 110 4,04 6,63 42,47
KMS25-H2 25 19 110 5,38 8,84 31,79
KMS25-H3 25 19 110 6,73 11,05 25,46
KMS25-H4 25 19 110 8,08 13,26 21,24
KMS25-H5 25 19 110 9,4 15,47 18,12
KMS25-H6 25 19 110 12,12 19,89 14,16
KMS25-H7 25 19 110 16,15 26,52 10,61
KMS28-L1 28 22 50 3,76 7,24 14,37
KMS28-L2 28 22 50 5 9,65 10,75
KMS28-L3 28 22 50 6,27 12,07 8,62
KMS28-L4 28 22 50 7,52 14,48 7,18
KMS28-L5 28 22 50 8,79 16,89 6,17
KMS28-L6 28 22 50 10,03 19,3 5,39
KMS28-L7 28 22 50 11,28 21,72 4,79
KMS28-L8 28 22 50 13,79 26,54 3,92
KMS28-L9 28 22 50 16,31 31,37 3,32
KMS28-M1 28 22 80 4,39 7,24 28,07
KMS28-M2 28 22 80 5,84 9,65 21
KMS28-M3 28 22 80 7,32 12,07 16,84
KMS28-M4 28 22 80 8,79 14,48 14,06
KMS28-M5 28 22 80 10,24 16,89 12,03
KMS28-M6 28 22 80 11,71 19,3 10,54
KMS28-M7 28 22 80 13,18 21,72 9,37
KMS28-M8 28 22 80 16,1 26,54 7,66
KMS28-M9 28 22 80 19,02 31,37 6,48
KMS28-H1 28 22 130 4,57 7,24 48,69
KMS28-H2 28 22 130 6,07 9,65 36,31
KMS28-H3 28 22 130 7,59 12,07 29,02
KMS28-H4 28 22 130 9,12 14,48 24,25
KMS28-H5 28 22 130 10,64 16,89 20,8
KMS28-H6 28 22 130 12,17 19,3 18,23
KMS28-H7 28 22 130 13,69 21,72 16,19
KMS28-H8 28 22 130 16,71 26,54 13,22
KMS28-H9 28 22 130 19,76 31,37 11,2
KMS30-L1 30 24 50 3,18 7,62 11,26
KMS30-L2 30 24 50 4,22 10,16 8,42
KMS30-L3 30 24 50 5,28 12,7 6,74
KMS30-L4 30 24 50 6,32 15,24 5,61
KMS30-L5 30 24 50 7,39 17,78 4,81
KMS30-L6 30 24 50 8,43 20,32 4,21
KMS30-L7 30 24 50 9,5 22,86 3,74
KMS30-L8 30 24 50 11,61 27,94 3,06
KMS30-L9 30 24 50 13,72 33,02 2,59
KMS30-M1 30 24 90 3,51 7,62 21,9
KMS30-M2 30 24 90 4,7 10,16 16,48
KMS30-M3 30 24 90 5,87 12,7 13,18
KMS30-M4 30 24 90 7,04 15,24 10,98
KMS30-M5 30 24 90 8,2 17,78 9,39
KMS30-M6 30 24 90 9,37 20,32 8,22
KMS30-M7 30 24 90 10,54 22,86 7,31
KMS30-M8 30 24 90 12,9 27,94 5,98
KMS30-M9 30 24 90 15,24 33,02 5,06
KMS30-H1 30 24 130 4,19 7,62 37,9
KMS30-H2 30 24 130 5,59 10,16 28,45
KMS30-H3 30 24 130 6,99 12,7 22,77
KMS30-H4 30 24 130 8,38 15,24 18,95
KMS30-H5 30 24 130 9,78 17,78 16,25
KMS30-H6 30 24 130 11,18 20,32 14,22
KMS30-H7 30 24 130 12,57 22,86 12,63
KMS30-H8 30 24 130 15,37 27,94 10,34
KMS30-H9 30 24 130 18,16 33,02 8,75
KMS35-L1 35 27 70 3,94 8,38 15,77
KMS35-L2 35 27 70 5,23 11,18 11,76
KMS35-L3 35 27 70 6,55 13,97 9,43
KMS35-L4 35 27 70 7,87 16,76 7,87
KMS35-L5 35 27 70 9,17 19,56 6,74
KMS35-L6 35 27 70 10,49 22,35 5,9
KMS35-L7 35 27 70 11,81 25,15 5,25
KMS35-L8 35 27 70 14,43 30,73 4,29
KMS35-L9 35 27 70 17,04 36,32 3,63
KMS35-M1 35 27 110 4,14 8,38 25,94
KMS35-M2 35 27 110 5,51 11,18 19,4
KMS35-M3 35 27 110 6,88 13,97 15,51
KMS35-M4 35 27 110 8,26 16,76 12,94
KMS35-M5 35 27 110 9,63 19,56 11,08
KMS35-M6 35 27 110 11,02 22,35 9,71
KMS35-M7 35 27 110 12,4 25,15 8,63
KMS35-M8 35 27 110 15,14 30,73 7,06
KMS35-M9 35 27 110 17,91 36,32 5,98
KMS35-H1 35 27 160 4,04 8,38 36,87
KMS35-H2 35 27 160 5,38 11,18 27,59
KMS35-H3 35 27 160 6,73 13,97 22,1
KMS35-H4 35 27 160 8,08 16,76 18,43
KMS35-H5 35 27 160 9,42 19,56 15,78
KMS35-H6 35 27 160 10,77 22,35 13,82
KMS35-H7 35 27 160 12,12 25,15 12,28
KMS35-H8 35 27 160 14,81 30,73 10,05
KMS35-H9 35 27 160 17,5 36,32 8,5
KMS40-L1 40 30 100 2,9 9,14 16,03
KMS40-L2 40 30 100 3,86 12,19 12
KMS40-L3 40 30 100 4,8 15,24 9,58
KMS40-L4 40 30 100 5,77 18,29 7,99
KMS40-L5 40 30 100 6,73 21,34 6,84
KMS40-L6 40 30 100 7,7 24,38 6
KMS40-L7 40 30 100 8,66 27,43 5,33
KMS40-L8 40 30 100 10,59 33,53 4,36
KMS40-L9 40 30 100 12,52 39,62 3,69
KMS40-M1 40 30 150 5,44 9,14 40,54
KMS40-M2 40 30 150 7,24 12,19 30,3
KMS40-M3 40 30 150 9,04 15,24 24,19
KMS40-M4 40 30 150 10,85 18,29 20,16
KMS40-M5 40 30 150 12,65 21,34 17,26
KMS40-M6 40 30 150 14,48 24,38 15,15
KMS40-M7 40 30 150 16,28 27,43 13,45
KMS40-M8 40 30 150 19,89 33,53 11
KMS40-M9 40 30 150 23,5 39,62 9,31
KMS40-H1 40 30 300 5,66 9,14 86,21
KMS40-H2 40 30 300 7,54 12,19 64,52
KMS40-H3 40 30 300 9,42 15,24 51,55
KMS40-H4 40 30 300 11,33 18,29 43,1
KMS40-H5 40 30 300 13,21 21,34 36,9
KMS40-H6 40 30 300 15,09 24,38 32,29
KMS40-H7 40 30 300 16,97 27,43 28,68
KMS40-H8 40 30 300 20,75 33,53 23,47
KMS40-H9 40 30 300 24,54 39,62 19,89
KMS45-L1 45 35 110 3,38 9,91 16,85
KMS45-L2 45 35 110 4,52 13,21 12,66
KMS45-L3 45 35 110 5,64 16,51 10,12
KMS45-L4 45 35 110 6,76 19,81 8,43
KMS45-L5 45 35 110 7,9 23,11 7,23
KMS45-L6 45 35 110 9,02 26,42 6,32
KMS45-L7 45 35 110 10,16 29,72 5,62
KMS45-L8 45 35 110 12,4 36,32 4,6
KMS45-L9 45 35 110 14,66 42,93 3,89
KMS45-M1 45 35 225 5,33 9,91 49,13
KMS45-M2 45 35 225 6,99 13,21 36,17
KMS45-M3 45 35 225 9,14 16,51 30,53
KMS45-M4 45 35 225 10,8 19,81 24,97
KMS45-M5 45 35 225 12,7 23,11 21,61
KMS45-M6 45 35 225 14,48 26,42 18,84
KMS45-M7 45 35 225 16,26 29,72 16,72
KMS45-M8 45 35 225 19,81 36,32 13,63
KMS45-M9 45 35 225 23,37 42,93 11,5
KMS45-H1 45 35 400 6,43 9,91 114,94
KMS45-H2 45 35 400 8,38 13,21 82,82
KMS45-H3 45 35 400 11,2 16,51 75,33
KMS45-H4 45 35 400 12,95 19,81 58,31
KMS45-H5 45 35 400 15,37 23,11 51,68
KMS45-H6 45 35 400 17,27 26,42 43,72
KMS45-H7 45 35 400 19,68 29,72 39,88
KMS45-H8 45 35 400 24,26 36,32 33,17
KMS45-H9 45 35 400 28,45 42,93 27,62
KMS50-L1 50 40 110 4,83 10,29 20,15
KMS50-L2 50 40 110 6,1 13,72 14,44
KMS50-L3 50 40 110 7,87 17,15 11,85
KMS50-L4 50 40 110 9,4 20,57 9,85
KMS50-L5 50 40 110 11,3 24 8,66
KMS50-L6 50 40 110 12,7 27,43 7,47
KMS50-L7 50 40 110 14,99 30,86 6,93
KMS50-L8 50 40 110 18,16 37,72 5,62
KMS50-L9 50 40 110 21,34 44,58 4,73
KMS50-L10 50 40 110 24,64 51,44 4,1
KMS50-M1 50 40 225 4,62 10,29 39,68
KMS50-M2 50 40 225 6,35 13,72 30,53
KMS50-M3 50 40 225 7,49 17,15 23,29
KMS50-M4 50 40 225 8,89 20,57 19,26
KMS50-M5 50 40 225 10,54 24 16,72
KMS50-M6 50 40 225 11,89 27,43 14,48
KMS50-M7 50 40 225 13,59 30,86 13,03
KMS50-M8 50 40 225 16,71 37,72 10,71
KMS50-M9 50 40 225 19,61 44,58 9,01
KMS50-M10 50 40 225 22,48 51,44 7,77
KMS50-H1 50 40 400 5,92 10,29 91,53
KMS50-H2 50 40 400 7,8 13,72 67,57
KMS50-H3 50 40 400 10,16 17,15 57,22
KMS50-H4 50 40 400 11,79 20,57 45,56
KMS50-H5 50 40 400 14,15 24 40,61
KMS50-H6 50 40 400 15,62 27,43 33,87
KMS50-H7 50 40 400 17,91 30,86 30,89
KMS50-H8 50 40 400 21,54 37,72 24,72
KMS50-H9 50 40 400 25,65 44,58 21,13
KMS50-H10 50 40 400 29,21 51,44 17,99
KMS55-L1 55 45 125 5,59 11,05 22,89
KMS55-L2 55 45 125 7,72 14,73 17,83
KMS55-L3 55 45 125 9,68 18,41 14,3
KMS55-L4 55 45 125 11,48 22,1 11,77
KMS55-L5 55 45 125 13,92 25,78 10,54
KMS55-L6 55 45 125 15,52 29,46 8,97
KMS55-L7 55 45 125 18,41 33,15 8,49
KMS55-L8 55 45 125 21,67 40,51 6,63
KMS55-L9 55 45 125 25,65 47,88 5,62
KMS55-L10 55 45 125 29,77 55,25 4,91
KMS55-M1 55 45 250 3,1 11,05 31,45
KMS55-M2 55 45 250 4,11 14,73 23,54
KMS55-M3 55 45 250 5,16 18,41 18,85
KMS55-M4 55 45 250 6,2 22,1 15,72
KMS55-M5 55 45 250 7,21 25,78 13,46
KMS55-M6 55 45 250 8,26 29,46 11,79
KMS55-M7 55 45 250 9,27 33,15 10,47
KMS55-M8 55 45 250 11,33 40,51 8,57
KMS55-M9 55 45 250 13,41 47,88 7,25
KMS55-M10 55 45 250 15,47 55,25 6,28
KMS55-H1 55 45 400 5,31 11,05 69,69
KMS55-H2 55 45 400 7,24 14,73 53,4
KMS55-H3 55 45 400 9,09 18,41 42,87
KMS55-H4 55 45 400 10,64 22,1 34,9
KMS55-H5 55 45 400 12,24 25,78 29,54
KMS55-H6 55 45 400 14,1 29,46 26,04
KMS55-H7 55 45 400 15,82 33,15 23,08
KMS55-H8 55 45 400 19,3 40,51 18,86
KMS55-H9 55 45 400 23,11 47,88 16,15
KMS55-H10 55 45 400 26,54 55,25 13,93
KMS60-L1 60 50 135 5,59 11,43 23,12
KMS60-L2 60 50 135 7,47 15,24 17,37
KMS60-L3 60 50 135 9,32 19,05 13,87
KMS60-L4 60 50 135 11,2 22,86 11,58
KMS60-L5 60 50 135 13,06 26,67 9,92
KMS60-L6 60 50 135 14,94 30,48 8,69
KMS60-L7 60 50 135 16,79 34,29 7,71
KMS60-L8 60 50 135 20,52 41,91 6,31
KMS60-L9 60 50 135 24,26 49,53 5,34
KMS60-L10 60 50 135 27,99 57,15 4,63
KMS60-M1 60 50 275 6,65 11,43 57,53
KMS60-M2 60 50 275 8,86 15,24 43,1
KMS60-M3 60 50 275 11,07 19,05 34,46
KMS60-M4 60 50 275 13,28 22,86 28,71
KMS60-M5 60 50 275 15,49 26,67 24,6
KMS60-M6 60 50 275 17,7 30,48 21,52
KMS60-M7 60 50 275 19,94 34,29 19,16
KMS60-M8 60 50 275 24,36 41,91 15,67
KMS60-M9 60 50 275 28,78 49,53 13,25
KMS60-M10 60 50 275 33,22 57,15 11,49
KMS60-H1 60 50 450 7,75 11,43 122,28
KMS60-H2 60 50 450 10,31 15,24 91,28
KMS60-H3 60 50 450 12,9 19,05 73,17
KMS60-H4 60 50 450 15,47 22,86 60,89
KMS60-H5 60 50 450 18,06 26,67 52,26
KMS60-H6 60 50 450 20,62 30,48 45,64
KMS60-H7 60 50 450 23,22 34,29 40,65
KMS60-H8 60 50 450 28,37 41,91 33,23
KMS60-H9 60 50 450 33,53 49,53 28,13
KMS60-H10 60 50 450 38,68 57,15 24,36
