ελατήρια πολλαπλών στροφών χωρίς άκρα με ροδέλα

ελατήρια πολλαπλών στροφών χωρίς άκρα με ροδέλα Σειρά KM

Τα ελατήρια πολλαπλών στροφών χωρίς άκρα με ροδέλα χαρακτηρίζονται από την απουσία σπειρών στήριξης και στα δύο άκρα, αλλά αποτελούνται από ελατήρια πολλαπλών στρωμάτων με κορυφή-κοιλάδα με συνολικό αριθμό στρωμάτων μεγαλύτερο από ένα.

Επικοινωνήστε μαζί μας
Περιγραφή

Πολυστροφικά ελατήρια κύματος χωρίς άκρα με παρεμβύσματαείναι ειδικά ελατήρια σχεδιασμένα για συμπαγείς εγκαταστάσεις και εφαρμογές ευαίσθητες στο βάρος, προσφέροντας ανώτερη ελαστικότητα και στήριξη σε περιορισμένους χώρους. Κάθε στρώση διαθέτει έναν αριθμό κυμάτων, όπως 2,5, 3,5 ή 4,5, με τις άνω και κάτω στρώσεις να έρχονται σε επαφή στις κορυφές και τις κοιλάδες, μεγιστοποιώντας την αποτελεσματικότητα του πηνίου και τη συμπαγή κατασκευή του ελατηρίου.

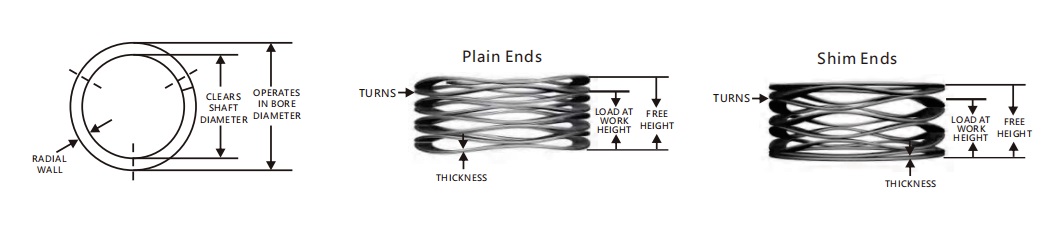

multi-turn wave springs with no shim ends

Πολλαπλά σπειροειδή ελατήρια χωρίς άκρα με παρεμβύσματα

Βασικά χαρακτηριστικά και πλεονεκτήματα

  • Σχεδιασμός χωρίς παρεμβύσματα:Εξαλείφει τα παρεμβύσματα για ένα πιο συμπαγές και ελαφρύ ελατήριο, μειώνοντας την πολυπλοκότητα της δομής και το συνολικό βάρος.
  • Δομή πολλαπλών σπειρών:Οι πολλαπλές σπείρες στο ελατήριο προσφέρουν βελτιωμένη ελαστικότητα, ικανότητα παραμόρφωσης και αποτελεσματική υποστήριξη για απαιτητικές συνθήκες λειτουργίας.
  • Αποτελεσματική σύμπλεξη σπειρών:Ο αποτελεσματικός αριθμός σπειρών ισούται με τον συνολικό αριθμό, με τα άνω και κάτω στρώματα να έρχονται σε άμεση επαφή στις κορυφές και τις κοιλάδες για μέγιστη υποστήριξη.
  • Επιλογή υλικών:Κατασκευασμένο από χάλυβα υψηλής αντοχής ή κράματα για να εξασφαλίζει ανθεκτικότητα και αξιοπιστία υπό υψηλά φορτία και κυκλική καταπόνηση.
  • Απορρόφηση κραδασμών και κρούσεων:Εξαιρετική για κυκλική φόρτιση και απόσβεση κραδασμών, παρατείνοντας τη διάρκεια ζωής και την αξιοπιστία του εξοπλισμού.

Εφαρμογές

  • Αεροδιαστημικά συστήματα που απαιτούν μείωση βάρους και συμπαγή σχεδιασμό
  • Μηχανήματα ακριβείας με περιορισμένους χώρους τοποθέτησης
  • Υδραυλικά στεγανοποιητικά και ηλεκτρικοί κινητήρες υψηλής τεχνολογίας
  • Αυτοκίνητα και γενικός μηχανολογικός εξοπλισμός για απορρόφηση κραδασμών και κραδασμών

Τα ελατήρια πολλαπλών στροφών χωρίς άκρα με ροδέλα είναι η βέλτιστη επιλογή για κρίσιμα περιβάλλοντα όπου ο χώρος και το βάρος είναι περιορισμένοι. Ο προηγμένος σχεδιασμός και τα υλικά υψηλής απόδοσης εξασφαλίζουν αξιόπιστη, μακροχρόνια ελαστικότητα και υποστήριξη για την αεροδιαστημική, τη μηχανική ακριβείας και άλλους απαιτητικούς τομείς.

Τεχνικές παράμετροι1
Αριθμός είδους Λειτουργεί σε
Διάμετρο οπής (mm)		 Διάμετρος άξονα
(mm)		 Φορτίο (N) Ύψος εργασίας (mm) Ελεύθερο ύψος (mm) Συντελεστής ελαστικότητας (N/mm)
KM05-L1 5 3,5 5 1,14 1,84 7,14
KM05-L2 5 3,5 5 1,52 2,45 5,38
KM05-L3 5 3,5 5 1,91 3,06 4,35
M05-L4 5 3,5 5 2,26 3,68 3,52
KM05-L5 5 3,5 5 2,67 4,29 3,09
KM05-L6 5 3,5 5 3,02 4,9 2,66
KM05-L7 5 3,5 5 3,43 5,52 2,39
KM05-L8 5 3,5 5 4,14 6,74 1,92
KM05-L9 5 3,5 5 4,9 7,97 1,63
KM05-M1 5 3,5 10 1,14 1,89 13,33
KM05-M2 5 3,5 10 1,52 2,52 10
M05-M3 5 3,5 10 1,91 3,15 8,06
KM05-M4 5 3,5 10 2,26 3,78 6,58
KM05-M5 5 3,5 10 2,67 4,41 5,75
KM05-M6 5 3,5 10 3,02 5,04 4,95
KM05-M7 5 3,5 10 3,43 5,04 4,46
KM05-M8 5 3,5 10 4,14 6,93 3,58
KM05-M9 5 3,5 10 4,9 8,19 3,04
KM06-L1 6 4 6 0,61 1,52 6,59
KM06-L2 6 4 6 0,81 2,03 4,92
KM06-L3 6 4 6 1,02 2,54 3,95
KM06-L4 6 4 6 1,22 3,05 3,28
KM06-L5 6 4 6 1,42 3,56 2,8
KM06-L6 6 4 6 1,63 4,06 2,47
KM06-L7 6 4 6 1,83 4,57 2,19
KM06-L8 6 4 6 2,24 5,59 1,79
KM06-L9 6 4 6 2,64 6,6 1,52
KM06-M1 6 4 12 0,74 1,52 15,38
KM06-M2 6 4 12 0,97 2,03 11,32
KM06-M3 6 4 12 1,22 2,54 9,09
KM06-M4 6 4 12 1,47 3,05 7,59
KM06-M5 6 4 12 1,7 3,56 6,45
KM06-M6 6 4 12 1,96 4,06 5,71
KM06-M7 6 4 12 2,18 4,57 5,02
KM06-M8 6 4 12 2,69 5,59 4,14
KM06-M9 6 4 12 3,18 6,6 3,51
KM08-L1 8 5 15 1,7 2,82 13,39
KM08-L2 8 5 15 2,39 3,76 10,95
KM08-L3 8 5 15 2,74 4,7 7,65
KM08-L4 8 5 15 3,56 5,64 7,21
KM08-L5 8 5 15 4,01 6,58 5,84
KM08-L6 8 5 15 4,57 7,52 5,08
KM08-L7 8 5 15 5,26 8,46 4,69
M08-L8 8 5 15 6,35 10,34 3,76
KM08-L9 8 5 15 7,37 12,22 3,09
KM08-M1 8 5 30 1,78 2,82 28,85
KM08-M2 8 5 30 2,54 3,76 24,59
KM08-M3 8 5 30 3,05 4,7 18,18
KM08-M4 8 5 30 3,81 5,64 16,39
KM08-M5 8 5 30 4,32 6,58 13,27
KM08-M6 8 5 30 4,95 7,52 11,67
KM08-M7 8 5 30 5,59 8,46 10,45
KM08-M8 8 5 30 6,86 10,34 8,62
KM08-M9 8 5 30 7,87 12,22 6,9
KM10-L1 10 7 18 1,91 3,96 8,78
KM10-L2 10 7 18 2,54 5,28 6,57
KM10-L3 10 7 18 3,15 6,6 5,22
KM10-L4 10 7 18 3,78 7,92 4,35
KM10-L5 10 7 18 4,42 9,25 3,73
KM10-L6 10 7 18 5,05 10,57 3,26
KM10-L7 10 7 18 5,69 11,89 2,9
KM10-L8 10 7 18 6,32 13,21 2,61
KM10-L9 10 7 18 6,96 14,53 2,38
KM10-M1 10 7 35 2,03 3,96 18,13
KM10-M2 10 7 35 2,79 5,28 14,06
KM10-M3 10 7 35 3,56 6,6 11,51
KM10-M4 10 7 35 4,32 7,92 9,72
KM10-M5 10 7 35 5,08 9,25 8,39
KM10-M6 10 7 35 5,84 10,57 7,4
KM10-M7 10 7 35 6,6 11,89 6,62
KM10-M8 10 7 35 7,37 13,21 5,99
KM10-M9 10 7 35 8,13 14,53 5,47
KM12-L1 12 9 20 1,47 4,34 6,97
KM12-L2 12 9 20 1,98 5,79 5,25
KM12-L3 12 9 20 2,46 7,24 4,18
KM12-L4 12 9 20 2,95 8,69 3,48
KM12-L5 12 9 20 3,45 10,13 2,99
KM12-L6 12 9 20 3,94 11,58 2,62
KM12-L7 12 9 20 4,45 13,03 2,33
KM12-L8 12 9 20 4,93 14,48 2,09
KM12-L9 12 9 20 5,44 15,93 1,91
KM12-M1 12 8,5 40 2,36 4,34 20,2
KM12-M2 12 8,5 40 3,18 5,79 15,33
KM12-M3 12 8,5 40 3,96 7,24 12,2
KM12-M4 12 8,5 40 4,75 8,69 10,15
KM12-M5 12 8,5 40 5,54 10,13 8,71
KM12-M6 12 8,5 40 6,32 11,58 7,6
KM12-M7 12 8,5 40 7,11 13,03 6,76
KM12-M8 12 8,5 40 7,92 14,48 6,1
KM12-M9 12 8,5 40 8,71 15,93 5,54
KM12-H1 12 8,5 60 1,98 4,34 25,42
KM12-H2 12 8,5 60 2,64 5,79 19,05
KM12-H3 12 8,5 60 3,3 7,24 15,23
KM12-H4 12 8,5 60 3,99 8,69 12,77
KM12-H5 12 8,5 60 4,65 10,13 10,95
KM12-H6 12 8,5 60 5,31 11,58 9,57
KM12-H7 12 8,5 60 5,97 13,03 8,5
KM12-H8 12 8,5 60 6,63 14,48 7,64
KM12-H9 12 8,5 60 7,29 15,93 6,94
KM14-L1 14 10 22 2,18 4,95 7,94
KM14-L2 14 10 22 2,95 6,6 6,03
KM14-L3 14 10 22 3,71 8,26 4,84
KM14-L4 14 10 22 4,52 9,91 4,08
KM14-L5 14 10 22 5,33 11,56 3,53
KM14-L6 14 10 22 6,17 13,21 3,13
KM14-L7 14 10 22 7,01 14,86 2,8
KM14-L8 14 10 22 7,85 16,51 2,54
KM14-L9 14 10 22 8,71 18,16 2,33
KM14-M1 14 10 50 2,18 4,95 18,05
KM14-M2 14 10 50 2,95 6,6 13,7
KM14-M3 14 10 50 3,71 8,26 10,99
KM14-M4 14 10 50 4,52 9,91 9,28
KM14-M5 14 10 50 5,33 11,56 8,03
KM14-M6 14 10 50 6,17 13,21 7,1
KM14-M7 14 10 50 7,01 14,86 6,37
KM14-M8 14 10 50 7,85 16,51 5,77
KM14-M9 14 10 50 8,71 18,16 5,29
KM14-H1 14 9 80 3,15 4,95 44,44
KM14-H2 14 9 80 4,19 6,6 33,2
KM14-H3 14 9 80 5,26 8,26 26,67
KM14-H4 14 9 80 6,3 9,91 22,16
KM14-H5 14 9 80 7,34 11,56 18,96
KM14-H6 14 9 80 8,41 13,21 16,67
KM14-H7 14 9 80 9,45 14,86 14,79
KM14-H8 14 9 80 10,49 16,51 13,29
KM14-H9 14 9 80 11,56 18,16 12,12
KM15-L1 15 11 25 2,57 5,18 9,58
KM15-L2 15 11 25 3,43 6,91 7,18
KM15-L3 15 11 25 4,27 8,64 5,72
KM15-L4 15 11 25 5,13 10,36 4,78
KM15-L5 15 11 25 5,99 12,09 4,1
KM15-L6 15 11 25 6,83 13,82 3,58
KM15-L7 15 11 25 7,7 15,54 3,19
KM15-L8 15 11 25 8,53 17,27 2,86
KM15-L9 15 11 25 9,4 19 2,6
KM15-M1 15 10 50 3,43 5,18 28,57
KM15-M2 15 10 50 4,57 6,91 21,37
KM15-M3 15 10 50 5,72 8,64 17,12
KM15-M4 15 10 50 6,86 10,36 14,29
KM15-M5 15 10 50 8 12,09 12,22
KM15-M6 15 10 50 9,14 13,82 10,68
KM15-M7 15 10 50 10,29 15,54 9,52
KM15-M8 15 10 50 11,43 17,27 8,56
KM15-M9 15 10 50 12,57 19 7,78
KM15-H1 15 10 80 3,2 5,18 40,4
KM15-H2 15 10 80 4,19 6,91 29,41
KM15-H3 15 10 80 5,23 8,64 23,46
KM15-H4 15 10 80 6,27 10,36 19,56
KM15-H5 15 10 80 7,32 12,09 16,77
KM15-H6 15 10 80 8,36 13,82 14,65
KM15-H7 15 10 80 9,4 15,54 13,03
KM15-H8 15 10 80 10,46 17,27 11,75
KM15-H9 15 10 80 11,51 19 10,68
KM16-L1 16 11 25 2,11 5,41 7,58
KM16-L2 16 11 25 2,79 7,21 5,66
KM16-L3 16 11 25 3,51 9,02 4,54
KM16-L4 16 11 25 4,19 10,82 3,77
KM16-L5 16 11 25 4,9 12,62 3,24
KM16-L6 16 11 25 6,3 16,23 2,52
KM16-L7 16 11 25 7,7 19,84 2,06
KM16-L8 16 11 25 9,09 23,44 1,74
KM16-M1 16 11 55 3,63 5,41 30,9
KM16-M2 16 11 55 4,83 7,21 23,11
KM16-M3 16 11 55 6,05 9,02 18,52
KM16-M4 16 11 55 7,24 10,82 15,36
KM16-M5 16 11 55 8,46 12,62 13,22
KM16-M6 16 11 55 10,87 16,23 10,26
KM16-M7 16 11 55 13,28 19,84 8,38
KM16-M8 16 11 55 15,7 23,44 7,11
KM16-H1 16 11 90 3,3 5,41 42,65
KM16-H2 16 11 90 4,57 7,21 34,09
KM16-H3 16 11 90 5,59 9,02 26,24
KM16-H4 16 11 90 6,86 10,82 22,73
KM16-H5 16 11 90 7,87 12,62 18,95
KM16-H6 16 11 90 10,16 16,23 14,83
KM16-H7 16 11 90 12,45 19,84 12,18
KM16-H8 16 11 90 14,73 23,44 10,33
KM18-L1 18 13 30 3,63 5,72 14,35
KM18-L2 18 13 30 4,75 7,62 10,45
KM18-L3 18 13 30 5,94 9,53 8,36
KM18-L4 18 13 30 7,14 11,43 6,99
KM18-L5 18 13 30 8,31 13,34 5,96
KM18-L6 18 13 30 10,69 17,15 4,64
KM18-L7 18 13 30 14,25 22,86 3,48
KM18-M1 18 13 55 3,68 5,72 26,96
KM18-M2 18 13 55 4,98 7,62 20,83
KM18-M3 18 13 55 6,22 9,53 16,62
KM18-M4 18 13 55 7,47 11,43 13,89
KM18-M5 18 13 55 8,74 13,34 11,96
KM18-M6 18 13 55 11,23 17,15 9,29
KM18-M7 18 13 55 14,96 22,86 6,96
KM18-H1 18 13 90 3,84 5,72 47,87
KM18-H2 18 13 90 5,13 7,62 36,14
KM18-H3 18 13 90 6,4 9,53 28,75
KM18-H4 18 13 90 7,7 11,43 24,13
KM18-H5 18 13 90 8,97 13,34 20,59
KM18-H6 18 13 90 11,53 17,15 16,01
KM18-H7 18 13 90 15,37 22,86 12,02
KM20-L1 20 15 35 2,72 6,32 9,72
KM20-L2 20 15 35 3,61 8,43 7,26
KM20-L3 20 15 35 4,52 10,54 5,81
KM20-L4 20 15 35 5,41 12,65 4,83
KM20-L5 20 15 35 6,32 14,76 4,15
KM20-L6 20 15 35 8,13 18,97 3,23
KM20-L7 20 15 35 10,82 25,3 2,42
KM20-M1 20 14 70 3,05 6,32 21,41
KM20-M2 20 14 70 4,06 8,43 16,02
KM20-M3 20 14 70 5,08 10,54 12,82
KM20-M4 20 14 70 6,27 12,65 10,97
KM20-M5 20 14 70 7,32 14,76 9,41
KM20-M6 20 14 70 9,17 18,97 7,14
KM20-M7 20 14 70 12,22 25,3 5,35
KM20-H1 20 14 100 4,24 6,32 48,08
KM20-H2 20 14 100 5,66 8,43 36,1
KM20-H3 20 14 100 7,06 10,54 28,74
KM20-H4 20 14 100 8,48 12,65 23,98
KM20-H5 20 14 100 9,91 14,76 20,62
KM20-H6 20 14 10 12,73 18,97 16,03
KM20-H7 20 14 100 16,97 25,3 12
KM25-L1 25 19 50 2,06 6,63 10,94
KM25-L2 25 19 50 2,74 8,84 8,2
KM25-L3 25 19 50 3,43 11,05 6,56
KM25-L4 25 19 50 4,11 13,26 5,46
KM25-L5 25 19 50 4,8 15,47 4,69
KM25-L6 25 19 50 6,2 19,89 3,65
KM25-L7 25 19 50 8,26 26,52 2,74
KM25-M1 25 19 80 2,95 6,63 21,74
KM25-M2 25 19 80 3,94 8,84 16,33
KM25-M3 25 19 80 4,9 11,05 13,01
KM25-M4 25 19 80 5,89 13,26 10,85
KM25-M5 25 19 80 6,88 15,47 9,31
KM25-M6 25 19 80 8,84 19,89 7,24
KM25-M7 25 19 80 11,79 26,52 5,43
KM25-H1 25 19 110 4,04 6,63 42,47
KM25-H2 25 19 110 5,38 8,84 31,79
Τεχνικές παράμετροι2
Αριθμός είδους Λειτουργεί σε
Διάμετρο οπής (mm)		 Διάμετρος άξονα
(mm)		 Φορτίο (N) Ύψος εργασίας (mm) Ελεύθερο ύψος (mm) Συντελεστής ελαστικότητας (N/mm)
KM25-H3 25 19 110 6,73 11,05 25,46
KM25-H4 25 19 11 8,08 13,26 21,24
KM25-H5 25 19 110 9,4 15,47 18,12
KM25-H6 25 19 110 12,12 19,89 14,16
KM25-H7 25 19 110 16,15 26,52 10,61
KM28-L1 28 22 50 3,76 7,24 14,37
KM28-L2 28 22 50 5 9,65 10,75
KM28-L3 28 22 50 6,27 12,07 8,62
KM28-L4 28 22 50 7,52 14,48 7,18
KM28-L5 28 22 50 8,79 16,89 6,17
KM28-L6 28 22 50 10,03 19,3 5,39
KM28-L7 28 22 50 11,28 21,72 4,79
KM28-L8 28 22 50 13,79 26,54 3,92
KM28-L9 28 22 50 16,31 31,37 3,32
KM28-M1 28 22 80 4,39 7,24 28,07
KM28-M2 28 22 80 5,84 9,65 21
KM28-M3 28 22 80 7,32 12,07 16,84
KM28-M4 28 22 80 8,79 14,48 14,06
KM28-M5 28 22 80 10,24 16,89 12,03
KM28-M6 28 22 80 11,71 19,3 10,54
KM28-M7 28 22 80 13,18 21,72 9,37
KM28-M8 28 22 80 16,1 26,54 7,66
KM28-M9 28 22 80 19,02 31,37 6,48
KM28-H1 28 22 130 4,57 7,24 48,69
KM28-H2 28 22 130 6,07 9,65 36,31
KM28-H3 28 22 130 7,59 12,07 29,02
KM28-H4 28 22 130 9,12 14,48 24,25
KM28-H5 28 22 130 10,64 16,89 20,8
KM28-H6 28 22 130 12,17 19,3 18,23
KM28-H7 28 22 130 13,69 21,72 16,19
KM28-H8 28 22 130 16,71 26,54 13,22
KM28-H9 28 22 130 19,76 31,37 11,2
KM30-L1 30 24 50 3,18 7,62 11,26
KM30-L2 30 24 50 4,22 10,16 8,42
KM30-L3 30 24 50 5,28 12,7 6,74
KM30-L4 30 24 50 6,32 15,24 5,61
KM30-L5 30 24 50 7,39 17,78 4,81
KM30-L6 30 24 50 8,43 20,32 4,21
KM30-L7 30 24 50 9,5 22,86 3,74
KM30-L8 30 24 50 11,61 27,94 3,06
KM30-L9 30 24 50 13,72 33,02 2,59
KM30-M1 30 24 90 3,51 7,62 21,9
KM30-M2 30 24 90 4,7 10,16 16,48
KM30-M3 30 24 90 5,87 12,7 13,18
KM30-M4 30 24 90 7,04 15,24 10,98
KM30-M5 30 24 90 8,2 17,78 9,39
KM30-M6 30 24 90 9,37 20,32 8,22
KM30-M7 30 24 90 10,54 22,86 7,31
KM30-M8 30 24 90 12,9 27,94 5,98
KM30-M9 30 24 90 15,24 33,02 5,06
KM30-H1 30 24 130 4,19 7,62 37,9
KM30-H2 30 24 130 5,59 10,16 28,45
KM30-H3 30 24 130 6,99 12,7 22,77
KM30-H4 30 24 130 8,38 15,24 18,95
KM30-H5 30 24 130 9,78 17,78 16,25
KM30-H6 30 24 130 11,18 20,32 14,22
KM30-H7 30 24 130 12,57 22,86 12,63
KM30-H8 30 24 130 15,37 27,94 10,34
KM30-H9 30 24 130 18,16 33,02 8,75
KM35-L1 35 27 70 3,94 8,38 15,77
KM35-L2 35 27 70 5,23 11,18 11,76
KM35-L3 35 27 70 6,55 13,97 9,43
KM35-L4 35 27 70 7,87 16,76 7,87
KM35-L5 35 27 70 9,17 19,56 6,74
KM35-L6 35 27 70 10,49 22,35 5,9
KM35-L7 35 27 70 11,81 25,15 5,25
KM35-L8 35 27 70 14,43 30,73 4,29
KM35-L9 35 27 70 17,04 36,32 3,63
KM35-M1 35 27 110 4,14 8,38 25,94
KM35-M2 35 27 110 5,51 11,18 19,4
KM35-M3 35 27 110 6,88 13,97 15,51
KM35-M4 35 27 110 8,26 16,76 12,94
KM35-M5 35 27 110 9,63 19,56 11,08
KM35-M6 35 27 110 11,02 22,35 9,71
KM35-M7 35 27 110 12,4 25,15 8,63
KM35-M8 35 27 110 15,14 30,73 7,06
KM35-M9 35 27 110 17,91 36,32 5,98
KM35-H1 35 27 160 4,04 8,38 36,87
KM35-H2 35 27 160 5,38 11,18 27,59
KM35-H3 35 27 160 6,73 13,97 22,1
KM35-H4 35 27 160 8,08 16,76 18,43
KM35-H5 35 27 160 9,42 19,56 15,78
KM35-H6 35 27 160 10,77 22,35 13,82
KM35-H7 35 27 160 12,12 25,15 12,28
KM35-H8 35 27 160 14,81 30,73 10,05
KM35-H9 35 27 160 17,5 36,32 8,5
KM40-L1 40 30 100 2,9 9,14 16,03
KM40-L2 40 30 100 3,86 12,19 12
KM40-L3 40 30 10 4,8 15,24 9,58
KM40-L4 40 30 100 5,77 18,29 7,99
KM40-L5 40 30 100 6,73 21,34 6,84
KM40-L6 40 30 100 7,7 24,38 6
KM40-L7 40 30 100 8,66 27,43 5,33
KM40-L8 40 30 100 10,59 33,53 4,36
KM40-L9 40 30 100 12,52 39,62 3,69
KM40-M1 40 30 150 5,44 9,14 40,54
KM40-M2 40 30 150 7,24 12,19 30,3
KM40-M3 40 30 150 9,04 15,24 24,19
KM40-M4 40 30 150 10,85 18,29 20,16
KM40-M5 40 30 150 12,65 21,34 17,26
KM40-M6 40 30 150 14,48 24,38 15,15
KM40-M7 40 30 150 16,28 27,43 13,45
KM40-M8 40 30 150 19,89 33,53 11
KM40-M9 40 30 150 23,5 39,62 9,31
KM40-H1 40 30 300 5,66 9,14 86,21
KM40-H2 40 30 300 7,54 12,19 64,52
KM40-H3 40 30 300 9,42 15,24 51,55
KM40-H4 40 30 300 11,33 18,29 43,1
KM40-H5 40 30 300 13,21 21,34 36,9
KM40-H6 40 30 300 15,09 24,38 32,29
KM40-H7 40 30 300 16,97 27,43 28,68
KM40-H8 40 30 300 20,75 33,53 23,47
KM40-H9 40 30 300 24,54 39,62 19,89
KM45-L1 45 35 110 3,38 9,91 16,85
KM45-L2 45 35 110 4,52 13,21 12,66
KM45-L3 45 35 110 5,64 16,51 10,12
KM45-L4 45 35 110 6,76 19,81 8,43
KM45-L5 45 35 110 7,9 23,11 7,23
KM45-L6 45 35 110 9,02 26,42 6,32
KM45-L7 45 35 110 10,16 29,72 5,62
KM45-L8 45 35 110 12,4 36,32 4,6
KM45-L9 45 35 110 14,66 42,93 3,89
KM45-M1 45 35 225 5,33 9,91 49,13
KM45-M2 45 35 225 6,99 13,21 36,17
KM45-M3 45 35 225 9,14 16,51 30,53
KM45-M4 45 35 225 10,8 19,81 24,97
KM45-M5 45 35 225 12,7 23,11 21,61
KM45-M6 45 35 225 14,48 26,42 18,84
KM45-M7 45 35 225 16,26 29,72 16,72
KM45-M8 45 35 225 19,81 36,32 13,63
KM45-M9 45 35 225 23,37 42,93 11,5
KM45-H1 45 35 400 6,43 9,91 114,94
KM45-H2 45 35 400 8,38 13,21 82,82
KM45-H3 45 35 400 11,2 16,51 75,33
KM45-H4 45 35 400 12,95 19,81 58,31
KM45-H5 45 35 400 15,37 23,11 51,68
KM45-H6 45 35 400 17,27 26,42 43,72
KM45-H7 45 35 400 19,68 29,72 39,88
KM45-H8 45 35 400 24,26 36,32 33,17
KM45-H9 45 35 400 28,45 42,93 27,62
KM50-L1 50 40 110 4,83 10,29 20,15
KM50-L2 50 40 110 6,1 13,72 14,44
KM50-L3 50 40 110 7,87 17,15 11,85
KM50-L4 50 40 110 9,4 20,57 9,85
KM50-L5 50 40 110 11,3 24 8,66
KM50-L6 50 40 110 12,7 27,43 7,47
KM50-L7 50 40 110 14,99 30,86 6,93
KM50-L8 50 40 110 18,16 37,72 5,62
KM50-L9 50 40 110 21,34 44,58 4,73
KM50-L10 50 40 110 24,64 51,44 4,1
KM50-M1 50 40 225 4,62 10,29 39,68
KM50-M2 50 40 225 6,35 13,72 30,53
KM50-M3 50 40 225 7,49 17,15 23,29
KM50-M4 50 40 225 8,89 20,57 19,26
KM50-M5 50 40 225 10,54 24 16,72
KM50-M6 50 40 225 11,89 27,43 14,48
KM50-M7 50 40 225 13,59 30,86 13,03
KM50-M8 50 40 225 16,71 37,72 10,71
KM50-M9 50 40 225 19,61 44,58 9,01
KM50-M10 50 40 225 22,48 51,44 7,77
KM50-H1 50 40 400 5,92 10,29 91,53
KM50-H2 50 40 400 7,8 13,72 67,57
KM50-H3 50 40 400 10,16 17,15 57,22
KM50-H4 50 40 400 11,79 20,57 45,56
KM50-H5 50 40 400 14,15 24 40,61
KM50-H6 50 40 400 15,62 27,43 33,87
KM50-H7 50 40 400 17,91 30,86 30,89
KM50-H8 50 40 400 21,54 37,72 24,72
KM50-H9 50 40 400 25,65 44,58 21,13
KM50-H10 50 40 400 29,21 51,44 17,99
KM55-L1 55 45 125 5,59 11,05 22,89
KM55-L2 55 45 125 7,72 14,73 17,83
KM55-L3 55 45 125 9,68 18,41 14,3
KM55-L4 55 45 125 11,48 22,1 11,77
KM55-L5 55 45 125 13,92 25,78 10,54
KM55-L6 55 45 125 15,52 29,46 8,97
KM55-L7 55 45 125 18,41 33,15 8,49
KM55-L8 55 45 125 21,67 40,51 6,63
KM55-L9 55 45 125 25,65 47,88 5,62
KM55-L10 55 45 125 29,77 55,25 4,91
KM55-M1 55 45 250 3,1 11,05 31,45
KM55-M2 55 45 250 4,11 14,73 23,54
KM55-M3 55 45 250 5,16 18,41 18,85
KM55-M4 55 45 250 6,2 22,1 15,72
KM55-M5 55 45 250 7,21 25,78 13,46
KM55-M6 55 45 250 8,26 29,46 11,79
KM55-M7 55 45 250 9,27 33,15 10,47
KM55-M8 55 45 250 11,33 40,51 8,57
KM55-M9 55 45 250 13,41 47,88 7,25
KM55-M10 55 45 250 15,47 55,25 6,28
KM55-H1 55 45 400 5,31 11,05 69,69
KM55-H2 55 45 400 7,24 14,73 53,4
KM55-H3 55 45 400 9,09 18,41 42,87
KM55-H4 55 45 400 10,64 22,1 34,9
KM55-H5 55 45 400 12,24 25,78 29,54
KM55-H6 55 45 400 14,1 29,46 26,04
KM55-H7 55 45 400 15,82 33,15 23,08
KM55-H8 55 45 400 19,3 40,51 18,86
KM55-H9 55 45 400 23,11 47,88 16,15
KM55-H10 55 45 400 26,54 55,25 13,93
KM60-L1 60 50 135 5,59 11,43 23,12
KM60-L2 60 50 135 7,47 15,24 17,37
KM60-L3 60 50 135 9,32 19,05 13,87
KM60-L4 60 50 135 11,2 22,86 11,58
KM60-L5 60 50 135 13,06 26,67 9,92
KM60-L6 60 50 135 14,94 30,48 8,69
KM60-L7 60 50 135 16,79 34,29 7,71
KM60-L8 60 50 135 20,52 41,91 6,31
KM60-L9 60 50 135 24,26 49,53 5,34
KM60-L10 60 50 135 27,99 57,15 4,63
KM60-M1 60 50 275 6,65 11,43 57,53
KM60-M2 60 50 275 8,86 15,24 43,1
KM60-M3 60 50 275 11,07 19,05 34,46
KM60-M4 60 50 275 13,28 22,86 28,71
KM60-M5 60 50 275 15,49 26,67 24,6
KM60-M6 60 50 275 17,7 30,48 21,52
KM60-M7 60 50 275 19,94 34,29 19,16
KM60-M8 60 50 275 24,36 41,91 15,67
KM60-M9 60 50 275 28,78 49,53 13,25
KM60-M10 60 50 275 33,22 57,15 11,49
KM60-H1 60 50 450 7,75 11,43 122,28
KM60-H2 60 50 450 10,31 15,24 91,28
KM60-H3 60 50 450 12,9 19,05 73,17
KM60-H4 60 50 450 15,47 22,86 60,89
KM60-H5 60 50 450 18,06 26,67 52,26
KM60-H6 60 50 450 20,62 30,48 45,64
KM60-H7 60 50 450 23,22 34,29 40,65
KM60-H8 60 50 450 28,37 41,91 33,23
KM60-H9 60 50 450 33,53 49,53 28,13
KM60-H10 60 50 450 38,68 57,15 24,36
