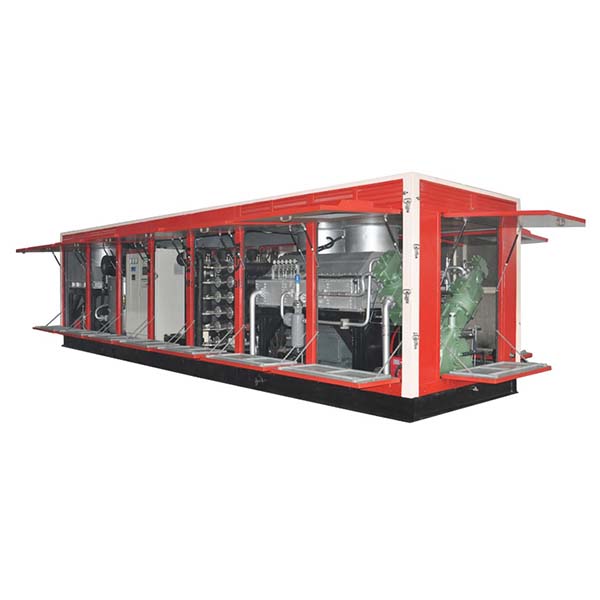

κινητό σύστημα παραγωγής αζώτου με μεμβράνη για φούσκωμα σωλήνων

Το κινητό σύστημα αζώτου με μεμβράνη υιοθετεί τον συνδυασμό βιδωτού αεροσυμπιεστή χαμηλής πίεσης, διαχωριστή αζώτου με μεμβράνη και συμπιεστή ενίσχυσης αζώτου υψηλής πίεσης, ο οποίος μπορεί να παρέχει άζωτο υψηλής καθαρότητας με ρυθμό ροής 20Nm³/min και πίεση 15 έως 35MPa.

Σχεδιασμός με αρθρωτή βάση

Το σύστημα υιοθετεί αρθρωτό σχεδιασμό με βάση στήριξης, που αποτελείται από δύο ανεξάρτητες βάσεις στήριξης:
1. Πρώτο σκελετό:Περιλαμβάνει μονάδα αεροσυμπιεστή χαμηλής πίεσης και μονάδα διαχωρισμού αζώτου με μεμβράνη.
2. Δεύτερο σκελετό:Περιλαμβάνει μονάδα συμπίεσης αζώτου υψηλής πίεσης.
Ο εξοπλισμός διαθέτει σχεδιασμό ψύξης με αέρα, λειτουργεί με κινητήρα ντίζελ, είναι εξοπλισμένος με μεταλλικό κάλυμμα και μπορεί να τοποθετηθεί σε σασί οχήματος, καθιστώντας τον κατάλληλο για πετρελαϊκά πεδία και άλλα περιβάλλοντα λειτουργίας πεδίου.

Χαρακτηριστικά του κινητού συστήματος αζώτου με μεμβράνη

1. Αρθρωτός σχεδιασμός:Κάθε εξάρτημα λειτουργεί ανεξάρτητα για εύκολη μεταφορά, εγκατάσταση και συντήρηση.
2. Αποτελεσματική παραγωγή αζώτου:Χρησιμοποιεί τεχνολογία διαχωρισμού με μεμβράνη για γρήγορη και σταθερή παραγωγή αζώτου υψηλής καθαρότητας άνω του 95%.
3. Δεν απαιτούνται χημικά:Καθαρός φυσικός διαχωρισμός χωρίς ρύπανση ή υποπροϊόντα — φιλικός προς το περιβάλλον και εξοικονόμηση ενέργειας.
4. Υψηλή πίεση εξόδου:Παρέχει άζωτο υψηλής πίεσης έως 35MPa για διάφορες βιομηχανικές ανάγκες.
5. Προσαρμόσιμο σε σκληρές συνθήκες:Το σύστημα ψύξης με αέρα δεν απαιτεί νερό, κατάλληλο για περιβάλλοντα ερήμου, θαλάσσια, κρύα ή υψηλής θερμοκρασίας.
6. Ευρεία εφαρμογή:Μπορεί να χρησιμοποιηθεί στην εξόρυξη πετρελαίου και φυσικού αερίου, στη συντήρηση αγωγών, στην ανάκτηση μεθανίου από κοιτάσματα άνθρακα, σε σταθμούς ΥΦΑ και άλλα.

Αρχή λειτουργίας του κινητού συστήματος παραγωγής αζώτου με μεμβράνη

1. Συμπίεση αέρα:Ο ατμοσφαιρικός αέρας συμπιέζεται σε 1,4 MPa από έναν βιδωτό αεροσυμπιεστή με κινητήρα ντίζελ, στη συνέχεια φιλτράρεται και ξηραίνεται για να ληφθεί καθαρός συμπιεσμένος αέρας.
2. Παραγωγή αζώτου με διαχωρισμό μεμβράνης:Ο καθαρός πεπιεσμένος αέρας εισέρχεται στον μεμβρανικό γεννήτρια αζώτου, όπου το οξυγόνο, το διοξείδιο του άνθρακα και οι υδρατμοί αποβάλλονται μέσω διάχυσης μεμβράνης, ενώ το άζωτο παραμένει. Αυτό έχει ως αποτέλεσμα άζωτο καθαρότητας ≥95% και πίεσης 1,2 MPa.
3. Υψηλή πίεση:Το άζωτο χαμηλής πίεσης ενισχύεται από έναν αεροψύκτο ενισχυτή εμβόλου σε 15–35 MPa για εφαρμογές υψηλής πίεσης.

Σύνθεση του κινητού συστήματος μεμβράνης αζώτου

• Μονάδα αεροσυμπιεστή:Στροφαλοφόρος συμπιεστής ντίζελ ή ηλεκτρικός με τοπικό σύστημα ελέγχου.
• Μονάδα παραγωγής αζώτου με μεμβράνη:Σύστημα καθαρισμού αέρα, μονάδα μεμβράνης και κεντρικό σύστημα ελέγχου.
• Ενισχυτής αζώτου υψηλής πίεσης:Αυξάνει την πίεση του αζώτου στα 35MPa για ανάγκες παροχής υψηλής πίεσης.
• Βοηθητικές συσκευές:Γεννήτριες ντίζελ, δεξαμενές καυσίμου, δοχεία/μονάδες ολίσθησης (μονή/διπλή/πολλαπλή ολίσθηση) και βοηθητικός εξοπλισμός, όπως αντλίες μέτρησης αφρού, ανάλογα με τις ανάγκες.

Περιοχές εφαρμογής του κινητού συστήματος μεμβράνης αζώτου

1. Ανάκτηση και ενίσχυση πετρελαίου σε πετρελαϊκά πεδία:
   • Διατήρηση της πίεσης των πετρελαιοπηγών, πρόληψη κατάρρευσης
   • Κίνηση αζώτου για ενίσχυση της ανάκτησης αργού πετρελαίου
   • Λειτουργίες ανύψωσης αερίου, μείωση ατυχημάτων, αύξηση της παραγωγής
   • Οξίνιση/θραύση για αποξήλωση σχηματισμών και βελτίωση της παραγωγής
   • Διακίνηση ατμού για βελτιωμένη θερμική ανάκτηση
   • Έλεγχος πυκνότητας λάσπης για ειδικές γεωτρήσεις
   • Καθαρισμός φρεατίων, μείωση της μόλυνσης
   • Φορέας επιφανειοδραστικών ουσιών για βελτιστοποιημένες λειτουργίες φρεατίων
2. Συντήρηση αγωγών:
   • Φυσήματα αγωγών για την απομάκρυνση νερού/ακαθαρσιών
   • Δοκιμές πίεσης για ασφάλεια
   • Αντικατάσταση αζώτου σε εύφλεκτους αγωγούς
   • Επείγουσα επισκευή για τον έλεγχο διαρροών
   • Προστασία με σφράγιση αερίου για την πρόληψη της διάβρωσης/οξείδωσης
3. Άλλες βιομηχανικές εφαρμογές:
   • Εξόρυξη μεθανίου από κοιτάσματα άνθρακα για ανάκτηση αερίου
   • Σταθμοί συλλογής φυσικού αερίου για ασφαλή αποθήκευση/μεταφορά
   • Σταθμοί παραλαβής ΥΦΑ για αποθήκευση σε χαμηλή θερμοκρασία και σφράγιση με άζωτο
   • Υπεράκτιες γεωτρήσεις για περιβάλλοντα με προστασία από εκρήξεις/αδρανή
   • Εγκαταστάσεις καθαρισμού φυσικού αερίου για αποθείωση, αφυδάτωση, αντικατάσταση αζώτου κ.λπ.
