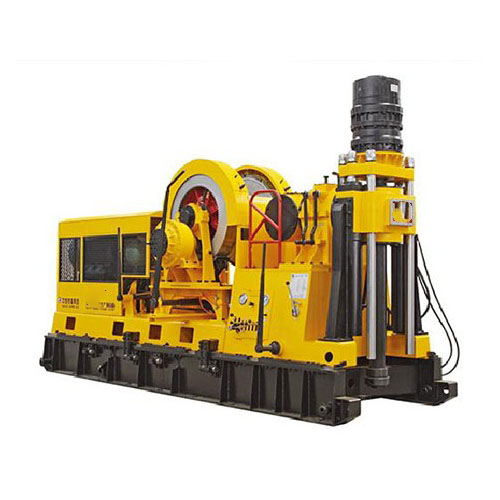

| BXY-9 Βασικές παράμετροι |
| Βάθος διάτρησης | 3200 m (τυπική ράβδος διάτρησης Φ73 mm) |
| 2600 m (τυπική ράβδος διάτρησης Φ89 mm) |
| 4200 m (ράβδος γεώτρησης NQ) |
| 3200 m (ράβδος διάτρησης HQ) |
| Γωνία περιστροφής περιστροφικής κεφαλής | 0 έως 360 μοίρες |
| Διαστάσεις (Μ x Π x Υ) | 5730 x 2040 x 3400 mm (με κινητήρα) |
| 6088 x 2040 x 3400 mm (με κινητήρα ντίζελ) |
| Βάρος εξέδρας | 17000 kg (με κινητήρα) |
| 17600kg (με κινητήρα ντίζελ) |
| 2. Περιστροφική κεφαλή (με μονάδα ισχύος 160kW, 1480r/min) |
| Ταχύτητα άξονα | Εμπρός χαμηλή ταχύτητα | 82, 119, 170, 234, 333 r/min |
| Υψηλή ταχύτητα προς τα εμπρός | 240, 338, 484, 683, 949 r/min |
| Χαμηλή ταχύτητα προς τα πίσω | 29 στροφές/λεπτό |
| Υψηλή ταχύτητα προς τα πίσω | 84 στροφές/λεπτό |
| Διαδρομή άξονα | 1200 |
| Μέγιστη δύναμη ανύψωσης άξονα | 643kN |
| Μέγιστη πίεση άξονα | 339kN |
| Μέγιστη ροπή άξονα | 18610 N·m |
| Διάμετρος διαμπερούς οπής άξονα | 118 |
| 3. Ανυψωτικό (με μονάδα ισχύος 160kW, 1480r/min) |
| Μέγιστη ικανότητα ανύψωσης με μονό σχοινί (τρίτο στρώμα) | 165kN |
| Ταχύτητα ανύψωσης (τρίτο στρώμα) | 0,84, 1,21, 1,74, 2,45, 3,40 m/s |
| Διάμετρος συρματόσχοινου | 26 |
| Χωρητικότητα τυμπάνου | 400 |
| 4. Συσκευή μετακίνησης εξέδρας |
| Διαδρομή κυλίνδρου μετακίνησης | 800 |
| 5. Υδραυλικό σύστημα |
| Ρύθμιση πίεσης λειτουργίας συστήματος | 16 |
| Μετατόπιση αντλίας λαδιού γραναζιών | 50+25 ml/r |
| 6. Ισχύς εξέδρας |
| Μοντέλο | Y2-315L1-4 Κινητήρας | YC6M265L-D20 Πετρελαιοκινητήρας |
| Ισχύς | 160kW | 170kW |
| Ταχύτητα | 1480 σ.α.λ. | 1500 στροφές/λεπτό |
| Βασικές παράμετροι BXY-9B |
| Βάθος διάτρησης | 3400 m (τυπική ράβδος διάτρησης Φ73 mm) |
| 2800 m (τυπική ράβδος διάτρησης Φ89 mm) |
| 4200 m (ράβδος διάτρησης NQ) |
| 3200 m (ράβδος διάτρησης HQ) |
| Διαστάσεις (Μ x Π x Υ) | 7005 x 2040 x 3400mm (με κινητήρα) |
| 7362 x 2040 x 3400 mm (με κινητήρα ντίζελ) |
| Βάρος γεωτρύπανου | 19900kg (με κινητήρα) |
| 20500kg (με κινητήρα ντίζελ) |
| 2. Άξονας (με μονάδα ισχύος 160kW, 1480r/min) |
| Ταχύτητα άξονα | Εμπρός Χαμηλή ταχύτητα | 82, 119, 170, 234, 333 r/min |
| Εμπρός Υψηλή ταχύτητα | 240, 338, 484, 683, 949 σ.α.λ. |
| Χαμηλή ταχύτητα προς τα πίσω | 29 στροφές/λεπτό |
| Αντίστροφη υψηλή ταχύτητα | 84 στροφές/λεπτό |
| Διαδρομή άξονα | 950 |
| Μέγιστη δύναμη ανύψωσης ατράκτου | 643kN |
| Μέγιστη πίεση άξονα | 339kN |
| Μέγιστη ροπή άξονα | 18610 N·m |
| Μέγιστη αντίστροφη ροπή άξονα | 52024 N·m |
| Διάμετρος διαμπερούς οπής άξονα | 118 |
| 3. Περιστροφικός πίνακας (με μονάδα ισχύος 160kW, 1480r/min) |
| Ταχύτητα περιστροφικού τραπεζιού | Χαμηλή ταχύτητα προς τα εμπρός | 28, 41, 58, 80, 114 r/min |
| Υψηλή ταχύτητα προς τα εμπρός | 82, 116, 166, 234, 326 r/min |
| Χαμηλή ταχύτητα προς τα πίσω | 10 στροφές/λεπτό |
| Υψηλή ταχύτητα προς τα πίσω | 28 r/min |
| Μέγιστο στατικό φορτίο περιστρεφόμενου τραπεζιού | 1335kN |
| Μέγιστο δυναμικό φορτίο περιστρεφόμενου τραπεζιού | 720kN |
| Μέγιστη ροπή περιστροφικού τραπεζιού | 54155 N·m |
| Μέγιστη αντίστροφη ροπή περιστροφικού τραπεζιού | 151390N·m |
| Διάμετρος διαμπερούς οπής περιστροφικού τραπεζιού | 494 |
| 4. Ανυψωτικό (με μονάδα ισχύος 160kW, 1480r/min) |
| Μέγιστη ικανότητα ανύψωσης με ένα σχοινί (τρίτο στρώμα) | 165kN |
| Ταχύτητα ανύψωσης (τρίτο στρώμα) | 0,84, 1,21, 1,74, 2,45, 3,40 m/s |
| Διάμετρος συρματόσχοινου | 26 |
| Χωρητικότητα τυμπάνου | 400 |
| 5. Συσκευή μετακίνησης εξέδρας |
| Διαδρομή κυλίνδρου μετακίνησης | 800 |
| 6. Υδραυλικό σύστημα |
| Ρύθμιση συστήματος Πίεση λειτουργίας | 16MPa |
| Μετατόπιση αντλίας λαδιού γραναζιών | 50+25 ml/r |
| 7. Ισχύς εξέδρας |
| Μοντέλο | Κινητήρας Y2-315L1-4 | YC6M265L-D20 Πετρελαιοκινητήρας |
| Ισχύς | 160kW | 170kW |
| Ταχύτητα | 1480 σ.α.λ. | 1500 στροφές/λεπτό |
